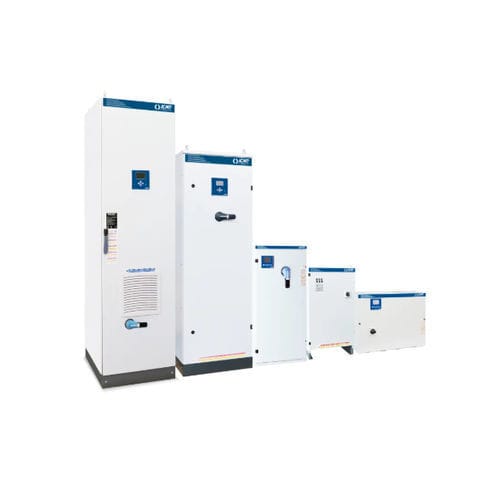

Système PFC FV25

Présentation
Solutions de compensation du facteur de puissance avec condensateurs en polypropylène métallisé High Gradient PLUS, disponibles en versions fixes, automatiques et en cassettes pour réseaux basse tension.

Caractéristiques techniques
Série / modèle : FV25
Technologie des condensateurs : polypropylène métallisé High Gradient PLUS
Tension nominale du système (Ue) : 400 V
Tension nominale du condensateur (Un) : 460 V
Tension maximale de fonctionnement (Umax) : 500 V
Fréquence de fonctionnement : 50 Hz
THDIR % : 100%
I à 250 Hz (I250Hz%) : ≤25%
THDVR % : ≤6%
Fréquence de détunage (fD) : 180 Hz

Familles de produits — MICROfix (compensation fixe détunée)
IB5AFF212550988 | MICROfix | 12,5 kVAr | Icc 50 | IP3X | 30 kg
IB5AFF225050988 | MICROfix | 25 kVAr | Icc 50 | IP3X | 36 kg
IB5AFF250050988 | MICROfix | 50 kVAr | Icc 50 | IP3X | 41 kg

Familles de produits — MULTImatic (compensation automatique détunée)
IN5VFF288050701 | MULTImatic | 88 kVAr | déconnecteur 250 | Icc 17 | IP4X | 250 kg
IN5VFF322550701 | MULTImatic | 225 kVAr | déconnecteur 630 | Icc 25 | IP4X | 460 kg
IN5VFF340050701 | MULTImatic | 400 kVAr | déconnecteur 2x630 | Icc 25 | IP4X | 800 kg
IN5VFF390050701 | MULTImatic | 900 kVAr | déconnecteur 3x800 | Icc 50 | IP4X | 1560 kg

Familles de produits — MULTImatic IP55 (automatique détunée, IP55)
IP5VFF288050701 | MULTImatic IP55 | 88 kVAr | déconnecteur 250 | Icc 17 | IP55 | 250 kg
IP5VFF322550701 | MULTImatic IP55 | 225 kVAr | déconnecteur 630 | Icc 25 | IP55 | 460 kg
IP5VFF340050701 | MULTImatic IP55 | 400 kVAr | déconnecteur 2x630 | Icc 25 | IP55 | 800 kg
IP5VFF390050701 | MULTImatic IP55 | 900 kVAr | déconnecteur 3x800 | Icc 50 | IP55 | 1560 kg

Familles de produits — MULTIrack (batteries en cassettes détunées)
IX5VFF225050010 | MULTIrack | 25 kVAr | IP00
IX5VFF237550010 | MULTIrack | 37,5 kVAr | IP00
IX5VFF250050010 | MULTIrack | 50 kVAr | IP00

Remarques
Les variantes couvrent un large spectre de puissances réactives (12,5 kVAr à 900 kVAr). Des fiches techniques (PDF) sont disponibles pour chaque référence. Le choix dépend de la puissance réactive requise, du courant de court‑circuit (Icc) et de la classe IP.

Caractéristiques / spécifications techniques

• Série / modèle : FV25
• Technologie des condensateurs : polypropylène métallisé High Gradient PLUS
• Tension nominale du système (Ue) : 400 V
• Tension nominale du condensateur (Un) : 460 V
• Tension maximale de fonctionnement (Umax) : 500 V
• Fréquence de fonctionnement : 50 Hz
• THDIR % : 100%
• I à 250 Hz (I250Hz%) : ≤25%
• THDVR % : ≤6%
• Fréquence de détunage (fD) : 180 Hz
