Système PFC VP10

Description

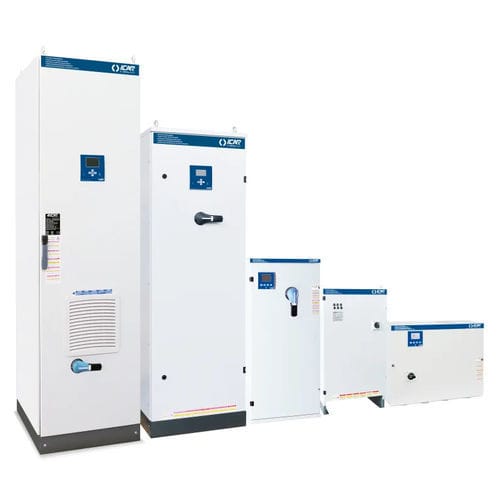

La gamme VP10 propose des solutions de compensation du facteur de puissance avec condensateurs en polypropylène métallisé à haut gradient pour réseaux industriels 400V. Versions disponibles: systèmes fixes, automatiques, variantes IP55 et batteries en rack pour des puissances allant de 7,5 kVAr à 990 kVAr.

Familles de produits et modèles représentatifs

• Compensation fixe: SUPERriphaso (ex. IA3VFF175050001, 7,5 kVAr, IP40, 2,1 kg) et MICROfix (ex. IB5VFF215050987 15 kVAr; IB5VFF230050987 30 kVAr)
• Compensation automatique: MICROmatic (ex. IC2VFF222050652 22 kVAr; IC2VFF236050652 36 kVAr), MINImatic / MINImatic IP55 (ex. IF2VFF237550652 37,5 kVAr IP3X; IJ2VFF275050654 75 kVAr IP55)
• Systèmes automatiques de forte puissance: MULTImatic / MULTImatic IP55 (ex. IN2VFF316550700 165 kVAr; IN2VFF399050700 990 kVAr)
• Racks et batteries: MINIrack et MULTIrack (ex. IW2VFF175050000 7,5 kVAr; IX2VFF282550000 82,5 kVAr)

Caractéristiques techniques principales

• Tension nominale Ue: 400 V
• Tension nominale du condensateur Un: 400 V
• Tension maximale de fonctionnement Umax: 440 V
• Fréquence: 50 Hz
• THDIR: ≤27%
• Plage de puissance réactive: 7,5 kVAr à 990 kVAr selon la série et la configuration
• Classes de protection disponibles: IP00, IP3X, IP40, IP4X, IP55

Applications

• Sites industriels et lignes de production
• Distribution électrique et utilities
• Bâtiments commerciaux et grandes installations CVC
• Toute installation 400V nécessitant une compensation de puissance réactive et une gestion des harmoniques

Documentation
Des fiches techniques (cartes de listage) sont disponibles pour chaque référence. Consultez la liste des produits ou contactez le fournisseur pour obtenir la carte correspondante; aucun lien direct n'est inclus ici.
