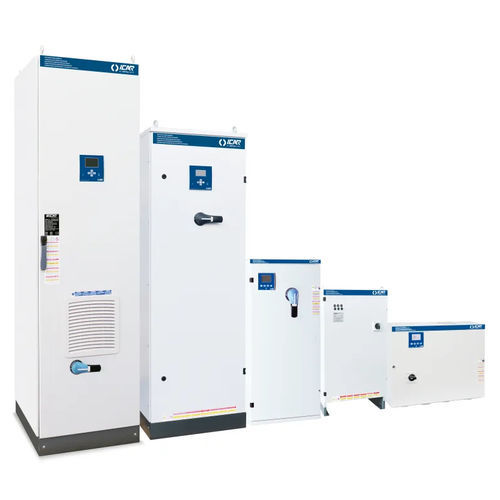

Système PFC HP30
Ajouter à mes favoris
Ajouter au comparateur
Description
Description
SOLUTIONS DE COMPENSATION DU FACTEUR DE PUISSANCE AVEC DES CONDENSATEURS EN POLYPROPYLÈNE MÉTALLISÉ À HAUT GRADIENT POUR RÉSEAUX 400-415V.
Présentation produit
La gamme HP30 comprend des systèmes de compensation fixe et automatique ainsi que des solutions en rack (MINIrack, MULTIrack, EUROrack). Les configurations couvrent un large spectre de puissances réactives et plusieurs degrés de protection IP pour des installations intérieures et extérieures.
Caractéristiques techniques (résumé)
Tension nominale Ue : 400-415V
Tension nominale du condensateur Un : 550 V
Tension maximale de fonctionnement Umax : 600 V
Fréquence : 50 Hz
THDIR% : ≤27%
Système de compensation fixe — SUPERriphaso (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Carte de listage
IA3DRK182550001 | SUPERriphaso | 5 | 4.4 | IP40 | Disponible (PDF)
IA3DRK216550001 | SUPERriphaso | 10 | 8.8 | IP40 | Disponible (PDF)
Système automatique — MINImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids (kg) | Carte de listage
IF0TRF280050652 | MINImatic | 49 | 45 | 125 | 9 | IP3X | 41 | Disponible (PDF)
IF0TRF311250652 | MINImatic | 68 | 63 | 125 | 9 | IP3X | 47 | Disponible (PDF)
IF0TRF313650652 | MINImatic | 82 | 76 | 250 | 9 | IP3X | 51 | Disponible (PDF)
IF0TRF316050652 | MINImatic | 97 | 90 | 250 | 9 | IP3X | 54 | Disponible (PDF)
IF0TRF319250652 | MINImatic | 117 | 108 | 250 | 9 | IP3X | 60 | Disponible (PDF)
IF0TRF321650652 | MINImatic | 126 | 117 | 315 | 9 | IP3X | 65 | Disponible (PDF)
IF0TRF324050652 | MINImatic | 146 | 135 | 315 | 9 | IP3X | 69 | Disponible (PDF)
IF0TRF327250652 | MINImatic | 165 | 153 | 400 | 9 | IP3X | 78 | Disponible (PDF)
IF0TRF332050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 88 | Disponible (PDF)
MINImatic IP55 (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids (kg) | Carte de listage
IJ0TRF280050654 | MINImatic IP55 | 49 | 45 | 125 | 9 | IP55 | 41 | Disponible (PDF)
IJ0TRF311250654 | MINImatic IP55 | 68 | 63 | 125 | 9 | IP55 | 47 | Disponible (PDF)
IJ0TRF313650654 | MINImatic IP55 | 82 | 76 | 250 | 9 | IP55 | 51 | Disponible (PDF)
IJ0TRF316050654 | MINImatic IP55 | 97 | 90 | 250 | 9 | IP55 | 54 | Disponible (PDF)
IJ0TRF319250654 | MINImatic IP55 | 117 | 108 | 250 | 9 | IP55 | 60 | Disponible (PDF)
IJ0TRF321650654 | MINImatic IP55 | 126 | 117 | 315 | 9 | IP55 | 65 | Disponible (PDF)
IJ0TRF324050654 | MINImatic IP55 | 146 | 135 | 315 | 9 | IP55 | 69 | Disponible (PDF)
IJ0TRF327250654 | MINImatic IP55 | 165 | 153 | 400 | 9 | IP55 | 78 | Disponible (PDF)
IJ0TRF332050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 88 | Disponible (PDF)
MULTImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids (kg) | Carte de listage
IN2DRF332050700 | MULTImatic | 194 | 180 | 400 | 25 | IP4X | 252 | Disponible (PDF)
IN2DRF340050700 | MULTImatic | 243 | 225 | 630 | 25 | IP4X | 274 | Disponible (PDF)
IN2DRF348050700 | MULTImatic | 292 | 270 | 630 | 25 | IP4X | 300 | Disponible (PDF)
IN2DRF356050700 | MULTImatic | 340 | 315 | 800 | 50 | IP4X | 320 | Disponible (PDF)
IN2DRF364050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 340 | Disponible (PDF)
IN2DRF372050700 | MULTImatic | 437 | 405 | 1250 | 50 | IP4X | 526 | Disponible (PDF)
IN2DRF380050700 | MULTImatic | 486 | 450 | 1250 | 50 | IP4X | 552 | Disponible (PDF)
IN2DRF388050700 | MULTImatic | 535 | 495 | 1250 | 50 | IP4X | 574 | Disponible (PDF)
IN2DRF396050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 600 | Disponible (PDF)
IN2DRF410450700 | MULTImatic | 632 | 585 | 2x800 | 50 | IP4X | 620 | Disponible (PDF)
IN2DRF411250700 | MULTImatic | 680 | 630 | 2x800 | 50 | IP4X | 640 | Disponible (PDF)
IN2DRF412050700 | MULTImatic | 729 | 675 | 2x800 | 50 | IP4X | 660 | Disponible (PDF)
IN2DRF412850700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 680 | Disponible (PDF)
IN2DRF413650700 | MULTImatic | 826 | 765 | 2x1250 | 50 | IP4X | 705 | Disponible (PDF)
IN2DRF414450700 | MULTImatic | 875 | 810 | 2x1250 | 50 | IP4X | 730 | Disponible (PDF)
IN2DRF415250700 | MULTImatic | 923 | 855 | 2x1250 | 50 | IP4X | 755 | Disponible (PDF)
IN2DRF416050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 780 | Disponible (PDF)
IN2DRF416850700 | MULTImatic | 1021 | 945 | 2x1250 | 50 | IP4X | 805 | Disponible (PDF)
IN2DRF417650700 | MULTImatic | 1069 | 990 | 2x1250 | 50 | IP4X | 830 | Disponible (PDF)
IN2DRF418450700 | MULTImatic | 1118 | 1035 | 2x1250 | 50 | IP4X | 855 | Disponible (PDF)
IN2DRF419250700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 880 | Disponible (PDF)
MULTImatic IP55 (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids (kg) | Carte de listage
IP2DRF332050700 | MULTImatic IP55 | 194 | 180 | 400 | 25 | IP55 | 252 | Disponible (PDF)
IP2DRF340050700 | MULTImatic IP55 | 243 | 225 | 630 | 25 | IP55 | 274 | Disponible (PDF)
IP2DRF348050700 | MULTImatic IP55 | 292 | 270 | 630 | 25 | IP55 | 300 | Disponible (PDF)
IP2DRF356050700 | MULTImatic IP55 | 340 | 315 | 800 | 50 | IP55 | 320 | Disponible (PDF)
IP2DRF364050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 340 | Disponible (PDF)
IP2DRF372050700 | MULTImatic IP55 | 437 | 405 | 1250 | 50 | IP55 | 526 | Disponible (PDF)
IP2DRF380050700 | MULTImatic IP55 | 486 | 450 | 1250 | 50 | IP55 | 552 | Disponible (PDF)
IP2DRF388050700 | MULTImatic IP55 | 535 | 495 | 1250 | 50 | IP55 | 574 | Disponible (PDF)
IP2DRF396050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 600 | Disponible (PDF)
IP2DRF410450700 | MULTImatic IP55 | 632 | 585 | 2x800 | 50 | IP55 | 620 | Disponible (PDF)
IP2DRF411250700 | MULTImatic IP55 | 680 | 630 | 2x800 | 50 | IP55 | 640 | Disponible (PDF)
IP2DRF412050700 | MULTImatic IP55 | 729 | 675 | 2x800 | 50 | IP55 | 660 | Disponible (PDF)
IP2DRF412850700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 680 | Disponible (PDF)
IP2DRF413650700 | MULTImatic IP55 | 826 | 765 | 2x1250 | 50 | IP55 | 705 | Disponible (PDF)
IP2DRF414450700 | MULTImatic IP55 | 875 | 810 | 2x1250 | 50 | IP55 | 730 | Disponible (PDF)
IP2DRF415250700 | MULTImatic IP55 | 923 | 855 | 2x1250 | 50 | IP55 | 755 | Disponible (PDF)
IP2DRF416050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 780 | Disponible (PDF)
IP2DRF416850700 | MULTImatic IP55 | 1021 | 945 | 2x1250 | 50 | IP55 | 805 | Disponible (PDF)
IP2DRF417650700 | MULTImatic IP55 | 1069 | 990 | 2x1250 | 50 | IP55 | 830 | Disponible (PDF)
IP2DRF418450700 | MULTImatic IP55 | 1118 | 1035 | 2x1250 | 50 | IP55 | 855 | Disponible (PDF)
IP2DRF419250700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 880 | Disponible (PDF)
Batteries / Racks (extraits)
MINIrack
IW0SRK216050000 | MINIrack | 9.5 (Ue=415V) | 9 (Ue=400V) | Classe IP: IP00 | Disponible (PDF)
IW0SRK232050000 | MINIrack | 19 | 18 | IP00 | Disponible (PDF)
IW0SRK2560050000 | MINIrack | 34 | 32 | IP00 | Disponible (PDF)
IW0SRK280050268 | MINIrack | 47 | 45 | IP00 | Disponible (PDF)
MULTIrack
IX2DRK280050000 | MULTIrack | 47 | 45 | IP00 | Disponible (PDF)
IX2DRK316050000 | MULTIrack | 95 | 90 | IP00 | Disponible (PDF)
EUROrack
IY0SQK240050359 | EUROrack | 25 | - | IP00 | Disponible (PDF)
IY0SQK280050359 | EUROrack | 50 | - | IP00 | Disponible (PDF)
IY0SQK312050805 | EUROrack | 75 | - | IP00 | Disponible (PDF)
IY0SQK316050359 | EUROrack | 100 | - | IP00 | Disponible (PDF)
Remarque
Les tableaux présentent les variantes principales avec codes et puissances réactives; les fiches techniques/datasheets sont disponibles pour chaque référence listée.
