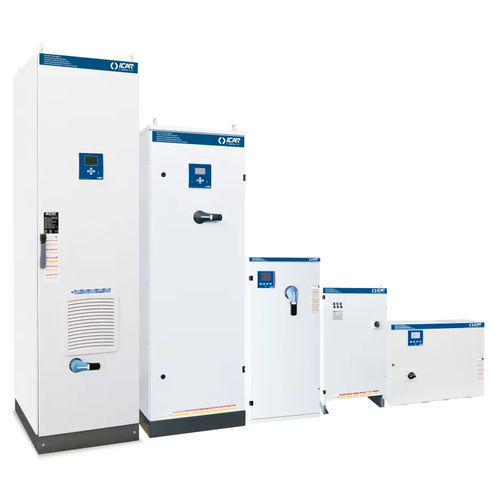

Système PFC FV40-60Hz-480V

Description
Solution modulaire de compensation du facteur de puissance pour réseaux industriels 480 V, 60 Hz, utilisant des condensateurs en polypropylène métallisé à haut gradient plus. Modèle FV40 intégrable avec les modules de commande MULTImatic pour des étapes de puissance réactive sélectionnables.

Caractéristiques techniques
Tension nominale Ue: 480 V
Tension nominale du condensateur Un: 550 V
Tension maximale de fonctionnement Umax: 600 V
Fréquence: 60 Hz
THDIR %: 100%
I250Hz %: ≤25%
THDVR %: ≤6%
Fréquence de désaccord fD: 216 Hz

Tableau - MULTImatic (variantes)
Code | Nom | Puissance réactive (Ue=480V) | Déconnecteur | Icc | Classe IP | Poids
IN5TGG311060701 | MULTImatic | 110 | 250 | 15 | IP4X | 315
IN5TGG315460701 | MULTImatic | 154 | 400 | 15 | IP4X | 380
IN5TGG319860701 | MULTImatic | 198 | 400 | 15 | IP4X | 460
IN5TGG324260701 | MULTImatic | 242 | 630 | 28 | IP4X | 520
IN5TGG326460701 | MULTImatic | 264 | 630 | 28 | IP4X | 580
IN5TGG330860701 | MULTImatic | 308 | 2x400 | 15 | IP4X | 740
IN5TGG333060701 | MULTImatic | 330 | 2x400 | 15 | IP4X | 770
IN5TGG335260701 | MULTImatic | 352 | 2x400 | 15 | IP4X | 800
IN5TGG339660701 | MULTImatic | 396 | 2x630 | 28 | IP4X | 860
IN5TGG344060701 | MULTImatic | 440 | 2x630 | 28 | IP4X | 920
IN5TGG348460701 | MULTImatic | 484 | 2x630 | 28 | IP4X | 980
IN5TGG352860701 | MULTImatic | 528 | 2x630 | 28 | IP4X | 1040

Caractéristiques / spécifications techniques

• Tension nominale Ue: 480 V
• Tension nominale du condensateur Un: 550 V
• Tension maximale de fonctionnement Umax: 600 V
• Conçue pour réseaux industriels 60 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Fréquence de désaccord fD: 216 Hz
• Configurations MULTImatic couvrant 110–528 de puissance réactive (Ue=480 V) avec différents déconnecteurs et valeurs Icc
