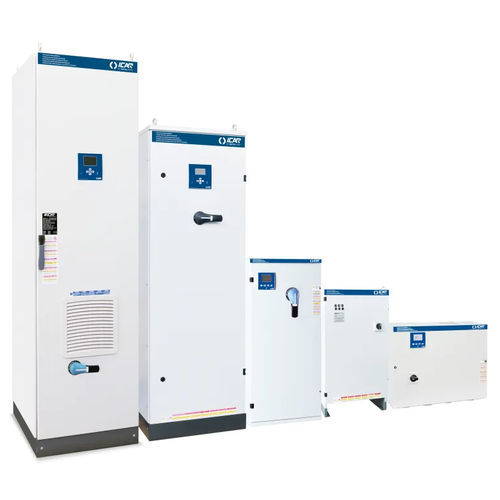

Système PFC HP20
Ajouter à mes favoris
Ajouter au comparateur
Description
Présentation
SOLUTIONS DE COMPENSATION DU FACTEUR DE PUISSANCE AVEC DES CONDENSATEURS EN POLYPROPYLÈNE MÉTALLISÉ À HAUT GRADIENT
Caractéristiques techniques (récapitulatif)
Systèmes de compensation fixe — MICROfix (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IB3NLK170050987 | MICROfix | 6 | 5 | 40 | 50 | IP3X | 8
IB3NLK214050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3NLK219050987 | MICROfix | 16 | 15 | 40 | 50 | IP3X | 12
IB3NLK227050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3NLK241050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3NLK254050987 | MICROfix | 44 | 40 | 125 | 50 | IP3X | 18
IB3NLK266050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20
Systèmes de compensation automatique — MICROmatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IC0JLF214050652 | MICROmatic | 11 | 10.5 | 63 | 50 | IP3X | 12
IC0JLF222050652 | MICROmatic | 18 | 16.5 | 80 | 50 | IP3X | 16
IC0JLF230050652 | MICROmatic | 24 | 22.5 | 80 | 50 | IP3X | 17
IC0JLF238050652 | MICROmatic | 31 | 28.5 | 80 | 50 | IP3X | 20
IC0JLF244050652 | MICROmatic | 36 | 33 | 100 | 50 | IP3X | 22
IC0JLF252050652 | MICROmatic | 42 | 39 | 100 | 50 | IP3X | 24
IC0JLF260050652 | MICROmatic | 49 | 45 | 100 | 50 | IP3X | 26
IC0JLF272050652 | MICROmatic | 58 | 54 | 125 | 50 | IP3X | 29
Systèmes de compensation automatique — MINImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IF0JLF280050652 | MINImatic | 65 | 60 | 250 | 9 | IP3X | 41
IF0JLF311250652 | MINImatic | 91 | 84 | 250 | 9 | IP3X | 47
IF0JLF313650652 | MINImatic | 110 | 102 | 250 | 9 | IP3X | 51
IF0JLF316050652 | MINImatic | 130 | 120 | 315 | 9 | IP3X | 54
IF0JLF319250652 | MINImatic | 155 | 144 | 315 | 9 | IP3X | 60
IF0JLF321650652 | MINImatic | 168 | 156 | 400 | 9 | IP3X | 65
IF0JLF324050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 69
IF0JLF327250652 | MINImatic | 220 | 204 | 500 | 9 | IP3X | 74
Systèmes de compensation automatique — MINImatic IP55 (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IJ0JLF280050654 | MINImatic IP55 | 65 | 60 | 250 | 9 | IP55 | 41
IJ0JLF311250654 | MINImatic IP55 | 91 | 84 | 250 | 9 | IP55 | 47
IJ0JLF313650654 | MINImatic IP55 | 110 | 102 | 250 | 9 | IP55 | 51
IJ0JLF316050654 | MINImatic IP55 | 130 | 120 | 315 | 9 | IP55 | 54
IJ0JLF319250654 | MINImatic IP55 | 155 | 144 | 315 | 9 | IP55 | 60
IJ0JLF321650654 | MINImatic IP55 | 168 | 156 | 400 | 9 | IP55 | 65
IJ0JLF324050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 69
IJ0JLF327250654 | MINImatic IP55 | 220 | 204 | 500 | 9 | IP55 | 74
Systèmes de compensation automatique — MIDImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IL0ULF332050884 | MIDImatic | 259 | 240 | 630 | 25 | IP3X | 230
IL0ULF340050884 | MIDImatic | 324 | 300 | 800 | 30 | IP3X | 250
IL0ULF348050884 | MIDImatic | 389 | 360 | 800 | 30 | IP3X | 280
Systèmes de compensation automatique — MULTImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IN0NLF332050700 | MULTImatic | 259 | 240 | 630 | 25 | IP4X | 252
IN0NLF340050700 | MULTImatic | 324 | 300 | 800 | 50 | IP4X | 274
IN0NLF348050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 300
IN0NLF356050700 | MULTImatic | 454 | 420 | 1250 | 50 | IP4X | 320
IN0NLF364050700 | MULTImatic | 518 | 480 | 1250 | 50 | IP4X | 340
IN0NLF372050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 526
IN0NLF380050700 | MULTImatic | 648 | 600 | 2x800 | 50 | IP4X | 552
IN0NLF388050700 | MULTImatic | 713 | 660 | 2x800 | 50 | IP4X | 574
IN0NLF396050700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 600
IN0NLF410450700 | MULTImatic | 842 | 780 | 2x1250 | 50 | IP4X | 620
IN0NLF411250700 | MULTImatic | 907 | 840 | 2x1250 | 50 | IP4X | 640
IN0NLF412050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 670
IN0NLF412850700 | MULTImatic | 1037 | 960 | 2x1250 | 50 | IP4X | 690
IN0NLF413650700 | MULTImatic | 1102 | 1020 | 2x1250 | 50 | IP4X | 710
IN0NLF414450700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 730
Systèmes de compensation automatique — MULTImatic IP55 (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IP0NLF332050700 | MULTImatic IP55 | 259 | 240 | 630 | 25 | IP55 | 252
IP0NLF340050700 | MULTImatic IP55 | 324 | 300 | 800 | 50 | IP55 | 274
IP0NLF348050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 300
IP0NLF356050700 | MULTImatic IP55 | 454 | 420 | 1250 | 50 | IP55 | 320
IP0NLF364050700 | MULTImatic IP55 | 518 | 480 | 1250 | 50 | IP55 | 340
IP0NLF372050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 526
IP0NLF380050700 | MULTImatic IP55 | 648 | 600 | 2x800 | 50 | IP55 | 552
IP0NLF388050700 | MULTImatic IP55 | 713 | 660 | 2x800 | 50 | IP55 | 574
IP0NLF396050700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 600
IP0NLF410450700 | MULTImatic IP55 | 842 | 780 | 2x1250 | 50 | IP55 | 620
IP0NLF411250700 | MULTImatic IP55 | 907 | 840 | 2x1250 | 50 | IP55 | 640
IP0NLF412050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 670
IP0NLF412850700 | MULTImatic IP55 | 1037 | 960 | 2x1250 | 50 | IP55 | 690
IP0NLF413650700 | MULTImatic IP55 | 1102 | 1020 | 2x1250 | 50 | IP55 | 710
IP0NLF414450700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 730
Batteries — MINIrack (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Poids
IW0JLK216050000 | MINIrack | 13 | 12 | IP00 | 4
IW0JLK232050000 | MINIrack | 26 | 24 | IP00 | 6
IW0JLK256050000 | MINIrack | 45 | 42 | IP00 | 11
IW0JLK280050000 | MINIrack | 65 | 60 | IP00 | 13
IW0JLK280050268 | MINIrack | 65 | 60 | IP00 | 14
Batteries — MULTIrack (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Poids
IX0NLK280050000 | MULTIrack | 65 | 60 | IP00 | 19
IX0NLK316050000 | MULTIrack | 129 | 120 | IP00 | 27
Batteries — EUROrack (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP
IY0JHK230050359 | EUROrack | 26 | 25 | IP00
IY0JHK260050359 | EUROrack | 52 | 50 | IP00
IY0JHK290050359 | EUROrack | 78 | 75 | IP00
IY0JHK312050359 | EUROrack | 104 | 100 | IP00
IY0JHK315050359 | EUROrack | 134 | 125 | IP00
IY0JHK318050359 | EUROrack | 160 | 150 | IP00
Remarque
Les tableaux ci-dessus listent les variantes disponibles (codes, dénomination et principales caractéristiques électriques et mécaniques).
SOLUTIONS DE COMPENSATION DU FACTEUR DE PUISSANCE AVEC DES CONDENSATEURS EN POLYPROPYLÈNE MÉTALLISÉ À HAUT GRADIENT
Caractéristiques techniques (récapitulatif)
- Tension nominale Ue : 400-415V

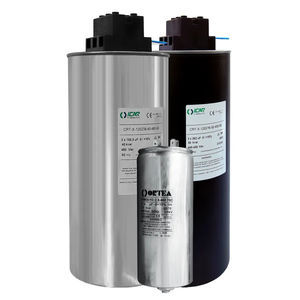

- Tension nominale du condensateur Un : 460 V
- Tension maximale de fonctionnement Umax : 500 V
- Fréquence : 50 Hz
- THDIR % : ≤20%
Systèmes de compensation fixe — MICROfix (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IB3NLK170050987 | MICROfix | 6 | 5 | 40 | 50 | IP3X | 8
IB3NLK214050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3NLK219050987 | MICROfix | 16 | 15 | 40 | 50 | IP3X | 12
IB3NLK227050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3NLK241050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3NLK254050987 | MICROfix | 44 | 40 | 125 | 50 | IP3X | 18
IB3NLK266050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20
Systèmes de compensation automatique — MICROmatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IC0JLF214050652 | MICROmatic | 11 | 10.5 | 63 | 50 | IP3X | 12
IC0JLF222050652 | MICROmatic | 18 | 16.5 | 80 | 50 | IP3X | 16
IC0JLF230050652 | MICROmatic | 24 | 22.5 | 80 | 50 | IP3X | 17
IC0JLF238050652 | MICROmatic | 31 | 28.5 | 80 | 50 | IP3X | 20
IC0JLF244050652 | MICROmatic | 36 | 33 | 100 | 50 | IP3X | 22
IC0JLF252050652 | MICROmatic | 42 | 39 | 100 | 50 | IP3X | 24
IC0JLF260050652 | MICROmatic | 49 | 45 | 100 | 50 | IP3X | 26
IC0JLF272050652 | MICROmatic | 58 | 54 | 125 | 50 | IP3X | 29
Systèmes de compensation automatique — MINImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IF0JLF280050652 | MINImatic | 65 | 60 | 250 | 9 | IP3X | 41
IF0JLF311250652 | MINImatic | 91 | 84 | 250 | 9 | IP3X | 47
IF0JLF313650652 | MINImatic | 110 | 102 | 250 | 9 | IP3X | 51
IF0JLF316050652 | MINImatic | 130 | 120 | 315 | 9 | IP3X | 54
IF0JLF319250652 | MINImatic | 155 | 144 | 315 | 9 | IP3X | 60
IF0JLF321650652 | MINImatic | 168 | 156 | 400 | 9 | IP3X | 65
IF0JLF324050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 69
IF0JLF327250652 | MINImatic | 220 | 204 | 500 | 9 | IP3X | 74
Systèmes de compensation automatique — MINImatic IP55 (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IJ0JLF280050654 | MINImatic IP55 | 65 | 60 | 250 | 9 | IP55 | 41
IJ0JLF311250654 | MINImatic IP55 | 91 | 84 | 250 | 9 | IP55 | 47
IJ0JLF313650654 | MINImatic IP55 | 110 | 102 | 250 | 9 | IP55 | 51
IJ0JLF316050654 | MINImatic IP55 | 130 | 120 | 315 | 9 | IP55 | 54
IJ0JLF319250654 | MINImatic IP55 | 155 | 144 | 315 | 9 | IP55 | 60
IJ0JLF321650654 | MINImatic IP55 | 168 | 156 | 400 | 9 | IP55 | 65
IJ0JLF324050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 69
IJ0JLF327250654 | MINImatic IP55 | 220 | 204 | 500 | 9 | IP55 | 74
Systèmes de compensation automatique — MIDImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IL0ULF332050884 | MIDImatic | 259 | 240 | 630 | 25 | IP3X | 230
IL0ULF340050884 | MIDImatic | 324 | 300 | 800 | 30 | IP3X | 250
IL0ULF348050884 | MIDImatic | 389 | 360 | 800 | 30 | IP3X | 280
Systèmes de compensation automatique — MULTImatic (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IN0NLF332050700 | MULTImatic | 259 | 240 | 630 | 25 | IP4X | 252
IN0NLF340050700 | MULTImatic | 324 | 300 | 800 | 50 | IP4X | 274
IN0NLF348050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 300
IN0NLF356050700 | MULTImatic | 454 | 420 | 1250 | 50 | IP4X | 320
IN0NLF364050700 | MULTImatic | 518 | 480 | 1250 | 50 | IP4X | 340
IN0NLF372050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 526
IN0NLF380050700 | MULTImatic | 648 | 600 | 2x800 | 50 | IP4X | 552
IN0NLF388050700 | MULTImatic | 713 | 660 | 2x800 | 50 | IP4X | 574
IN0NLF396050700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 600
IN0NLF410450700 | MULTImatic | 842 | 780 | 2x1250 | 50 | IP4X | 620
IN0NLF411250700 | MULTImatic | 907 | 840 | 2x1250 | 50 | IP4X | 640
IN0NLF412050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 670
IN0NLF412850700 | MULTImatic | 1037 | 960 | 2x1250 | 50 | IP4X | 690
IN0NLF413650700 | MULTImatic | 1102 | 1020 | 2x1250 | 50 | IP4X | 710
IN0NLF414450700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 730
Systèmes de compensation automatique — MULTImatic IP55 (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IP0NLF332050700 | MULTImatic IP55 | 259 | 240 | 630 | 25 | IP55 | 252
IP0NLF340050700 | MULTImatic IP55 | 324 | 300 | 800 | 50 | IP55 | 274
IP0NLF348050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 300
IP0NLF356050700 | MULTImatic IP55 | 454 | 420 | 1250 | 50 | IP55 | 320
IP0NLF364050700 | MULTImatic IP55 | 518 | 480 | 1250 | 50 | IP55 | 340
IP0NLF372050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 526
IP0NLF380050700 | MULTImatic IP55 | 648 | 600 | 2x800 | 50 | IP55 | 552
IP0NLF388050700 | MULTImatic IP55 | 713 | 660 | 2x800 | 50 | IP55 | 574
IP0NLF396050700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 600
IP0NLF410450700 | MULTImatic IP55 | 842 | 780 | 2x1250 | 50 | IP55 | 620
IP0NLF411250700 | MULTImatic IP55 | 907 | 840 | 2x1250 | 50 | IP55 | 640
IP0NLF412050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 670
IP0NLF412850700 | MULTImatic IP55 | 1037 | 960 | 2x1250 | 50 | IP55 | 690
IP0NLF413650700 | MULTImatic IP55 | 1102 | 1020 | 2x1250 | 50 | IP55 | 710
IP0NLF414450700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 730
Batteries — MINIrack (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Poids
IW0JLK216050000 | MINIrack | 13 | 12 | IP00 | 4
IW0JLK232050000 | MINIrack | 26 | 24 | IP00 | 6
IW0JLK256050000 | MINIrack | 45 | 42 | IP00 | 11
IW0JLK280050000 | MINIrack | 65 | 60 | IP00 | 13
IW0JLK280050268 | MINIrack | 65 | 60 | IP00 | 14
Batteries — MULTIrack (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Poids
IX0NLK280050000 | MULTIrack | 65 | 60 | IP00 | 19
IX0NLK316050000 | MULTIrack | 129 | 120 | IP00 | 27
Batteries — EUROrack (tableau)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP
IY0JHK230050359 | EUROrack | 26 | 25 | IP00
IY0JHK260050359 | EUROrack | 52 | 50 | IP00
IY0JHK290050359 | EUROrack | 78 | 75 | IP00
IY0JHK312050359 | EUROrack | 104 | 100 | IP00
IY0JHK315050359 | EUROrack | 134 | 125 | IP00
IY0JHK318050359 | EUROrack | 160 | 150 | IP00
Remarque
Les tableaux ci-dessus listent les variantes disponibles (codes, dénomination et principales caractéristiques électriques et mécaniques).
Catalogues
Aucun catalogue n’est disponible pour ce produit.
Voir tous les catalogues de Ortea NextSalons
Rencontrez ce fournisseur au(x) salon(s) suivant(s)
RE+ 2026
16-19 nov. 2026 Las Vegas (USA - Nevada) Hall CENTRAL HALL - Stand C8008
Plus d'informations
Autres produits Ortea Next
SYSTÈMES DE COMPENSATION À BASSE TENSION
* Les prix s'entendent hors taxe, hors frais de livraison, hors droits de douane, et ne comprennent pas l'ensemble des coûts supplémentaires liés aux options d'installation ou de mise en service. Les prix sont donnés à titre indicatif et peuvent évoluer en fonction des pays, des cours des matières premières et des taux de change.
À propos de DirectIndustry
DirectIndustry est une marketplace qui offre aux acteurs B2B une expérience complète, du sourcing produit à l’achat. DirectIndustry est une entité de VirtualExpo Group.
Vous êtes acheteur ?
Vous êtes fournisseur ?
À propos de nous
