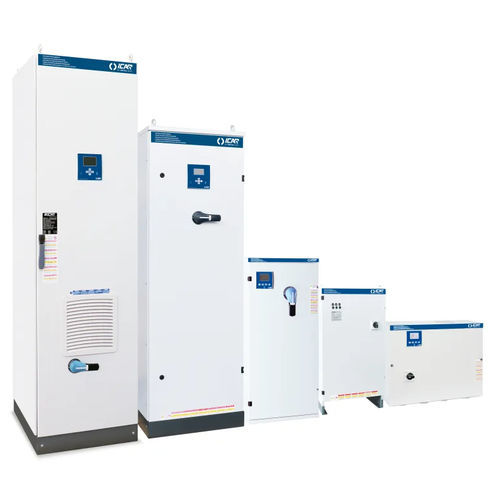

Système PFC FH30-60Hz-400V

Présentation
Solution de correction du facteur de puissance avec condensateurs en polypropylène métallisé à haut gradient pour réseaux 400 V, 60 Hz. Variantes modulaires MULTImatic disponibles couvrant une large plage de puissances réactives.

Caractéristiques techniques (résumé)
Tension nominale Ue : 400 V
Tension nominale du condensateur Un : 480 V
Tension maximale de fonctionnement Umax : 528 V
Fréquence : 60 Hz
THDIR : 100 %
I à 250 Hz : >25 %
THDVR : ≤6 %
Fréquence de détuning fD : 162

Variantes disponibles / Tableau produit
Code | Nom | Puissance réactive Ue=400V (kVAr) | Déconnecteur | Icc | Classe IP | Poids (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

Caractéristiques / spécifications techniques

• Tension nominale Ue : 400 V
• Tension nominale du condensateur Un : 480 V
• Tension maximale de fonctionnement Umax : 528 V
• Fréquence : 60 Hz
• THDIR : 100 %
• I à 250 Hz : >25 %
• THDVR : ≤6 %
• Fréquence de détuning fD : 162
• Variantes MULTImatic disponibles avec puissances réactives de 81 à 780 kVAr (Ue=400V)
