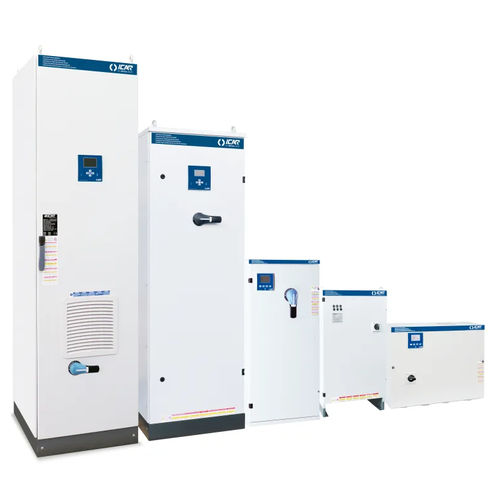

Système PFC HP10
Ajouter à mes favoris
Ajouter au comparateur
Description
Résumé
HP10 est une gamme modulaire basse tension de solutions de compensation du facteur de puissance basée sur des condensateurs en polypropylène métallisé à haut gradient. La série comprend des systèmes fixes et automatiques ainsi que des batteries associées, couvrant une large plage de puissances réactives et de classes de protection pour des applications industrielles.
Présentation
Caractéristiques techniques (résumé) :
Tension nominale Ue : 400-415 V
Tension nominale du condensateur Un : 415 V
Tension maximale de fonctionnement Umax : 455 V
Fréquence : 50 Hz
THDIR (%) : ≤12%
Systèmes de compensation fixe - MICROfix (sélection)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IB3DKK211050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3DKK216550987 | MICROfix | 16.5 | 15 | 40 | 50 | IP3X | 12
IB3DKK222050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3DKK233050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3DKK243050987 | MICROfix | 43 | 40 | 125 | 50 | IP3X | 18
IB3DKK254050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20
Systèmes de compensation automatique - MICROmatic
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IC0AKF214050652 | MICROmatic | 14 | 12.6 | 63 | 50 | IP3X | 12
IC0AKF220050652 | MICROmatic | 20 | 18 | 63 | 50 | IP3X | 13
IC0AKF228050652 | MICROmatic | 28 | 25.2 | 80 | 50 | IP3X | 14
IC0AKF236050652 | MICROmatic | 36 | 32.4 | 100 | 50 | IP3X | 18
IC0AKF244050652 | MICROmatic | 44 | 39.6 | 100 | 50 | IP3X | 22
IC0AKF252050652 | MICROmatic | 52 | 46.8 | 125 | 50 | IP3X | 24
IC0AKF260050652 | MICROmatic | 60 | 54 | 125 | 50 | IP3X | 26
IC0AKF272050652 | MICROmatic | 72 | 64.8 | 160 | 50 | IP3X | 28
Systèmes de compensation automatique - MINImatic
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IF0AKF280050652 | MINImatic | 80 | 75 | 250 | 9 | IP3X | 41
IF0AKF311250652 | MINImatic | 112 | 105 | 250 | 9 | IP3X | 47
IF0AKF313650652 | MINImatic | 136 | 125 | 315 | 9 | IP3X | 51
IF0AKF316050652 | MINImatic | 160 | 150 | 315 | 9 | IP3X | 54
IF0AKF319250652 | MINImatic | 192 | 180 | 400 | 9 | IP3X | 60
IF0AKF321650652 | MINImatic | 216 | 200 | 500 | 9 | IP3X | 65
IF0AKF324050652 | MINImatic | 240 | 225 | 500 | 9 | IP3X | 69
Systèmes de compensation automatique - MINImatic IP55
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IJ0AKF280050654 | MINImatic IP55 | 80 | 75 | 250 | 9 | IP55 | 41
IJ0AKF311250654 | MINImatic IP55 | 112 | 105 | 250 | 9 | IP55 | 47
IJ0AKF313650654 | MINImatic IP55 | 136 | 125 | 315 | 9 | IP55 | 51
IJ0AKF316050654 | MINImatic IP55 | 160 | 150 | 315 | 9 | IP55 | 54
IJ0AKF319250654 | MINImatic IP55 | 192 | 180 | 400 | 9 | IP55 | 60
IJ0AKF321650654 | MINImatic IP55 | 216 | 200 | 500 | 9 | IP55 | 65
IJ0AKF324050654 | MINImatic IP55 | 240 | 225 | 500 | 9 | IP55 | 69
Systèmes de compensation automatique - MIDImatic
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IL0FKF327550884 | MIDImatic | 275 | 255 | 630 | 25 | IP3X | 170
IL0FKF332050884 | MIDImatic | 320 | 300 | 800 | 30 | IP3X | 185
IL0FKF340050884 | MIDImatic | 400 | 375 | 800 | 30 | IP3X | 200
IL0FKF348050884 | MIDImatic | 480 | 450 | 1000 | 30 | IP3X | 220
Systèmes de compensation automatique - MULTImatic
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IN0AKF332050700 | MULTImatic | 320 | 300 | 800 | 50 | IP4X | 190
IN0AKF340050700 | MULTImatic | 400 | 375 | 1250 | 50 | IP4X | 210
IN0AKF348050700 | MULTImatic | 480 | 450 | 1250 | 50 | IP4X | 230
IN0AKF356050700 | MULTImatic | 560 | 525 | 1250 | 50 | IP4X | 270
IN0AKF364050700 | MULTImatic | 640 | 600 | 2x800 | 50 | IP4X | 420
IN0AKF372050700 | MULTImatic | 720 | 675 | 2x1250 | 50 | IP4X | 500
IN0AKF380050700 | MULTImatic | 800 | 750 | 2x1250 | 50 | IP4X | 520
IN0AKF388050700 | MULTImatic | 880 | 825 | 2x1250 | 50 | IP4X | 560
IN0AKF396050700 | MULTImatic | 960 | 900 | 2x1250 | 50 | IP4X | 580
IN0AKF410450700 | MULTImatic | 1040 | 975 | 2x1250 | 50 | IP4X | 620
IN0AKF411250700 | MULTImatic | 1120 | 1050 | 2x1250 | 50 | IP4X | 660
Systèmes de compensation automatique - MULTImatic IP55
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IP0AKF332050700 | MULTImatic IP55 | 320 | 300 | 800 | 50 | IP55 | 190
IP0AKF340050700 | MULTImatic IP55 | 400 | 375 | 1250 | 50 | IP55 | 210
IP0AKF348050700 | MULTImatic IP55 | 480 | 450 | 1250 | 50 | IP55 | 230
IP0AKF356050700 | MULTImatic IP55 | 560 | 525 | 1250 | 50 | IP55 | 270
IP0AKF364050700 | MULTImatic IP55 | 640 | 600 | 2x800 | 50 | IP55 | 420
IP0AKF372050700 | MULTImatic IP55 | 720 | 675 | 2x1250 | 50 | IP55 | 500
IP0AKF380050700 | MULTImatic IP55 | 800 | 750 | 2x1250 | 50 | IP55 | 520
IP0AKF388050700 | MULTImatic IP55 | 880 | 825 | 2x1250 | 50 | IP55 | 560
IP0AKF396050700 | MULTImatic IP55 | 960 | 900 | 2x1250 | 50 | IP55 | 580
IP0AKF310450700 | MULTImatic IP55 | 1040 | 975 | 2x1250 | 50 | IP55 | 620
IP0AKF311250700 | MULTImatic IP55 | 1120 | 1050 | 2x1250 | 50 | IP55 | 660
Batteries - MINIrack
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Poids
IW0AKK216050000 | MINIrack | 16 | 15 | IP00 | 4
IW0AKK232050000 | MINIrack | 32 | 30 | IP00 | 6
IW0AKK256050000 | MINIrack | 56 | 52.5 | IP00 | 11
IW0AKK280050268 | MINIrack | 80 | 75 | IP00 | 13
IW0AKK280050000 | MINIrack | 80 | 75 | IP00 | 14
Batteries - MULTIrack
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Classe IP | Poids
IX0AKK280050000 | MULTIrack | 80 | 75 | IP00 | 19
IX0AKK316050000 | MULTIrack | 160 | 150 | IP00 | 27
Batteries - EUROrack
Code | Nom | Puissance réactive Ue=415V | Classe IP
IY0AKK225050359 | EUROrack | 25 | IP00
IY0AKK250050359 | EUROrack | 50 | IP00
IY0AKK275050359 | EUROrack | 75 | IP00
IY0AKK310050359 | EUROrack | 100 | IP00
IY0AKK312550359 | EUROrack | 125 | IP00
IY0AKK315050359 | EUROrack | 150 | IP00
Remarques
La gamme HP10 propose plusieurs configurations fixes et automatiques (MICROfix, MICROmatic, MINImatic, MINImatic IP55, MIDImatic, MULTImatic, MULTImatic IP55) et batteries associées (MINIrack, MULTIrack, EUROrack). Les variantes diffèrent par la puissance réactive, le calibre des déconnecteurs, la valeur Icc, la classe de protection (IP) et le poids. Fiches techniques détaillées disponibles par configuration.
