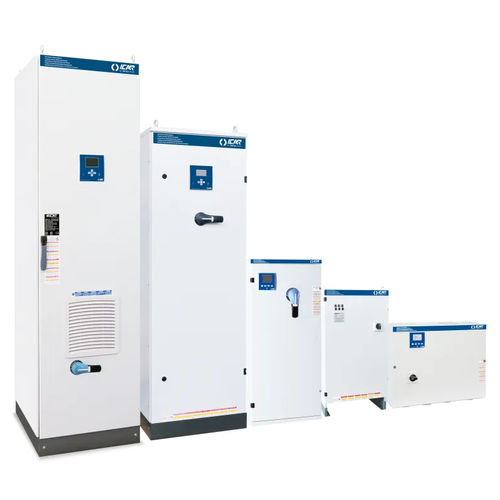

Module PFC FH30.S

Description
Solutions de compensation du facteur de puissance avec des condensateurs en polypropylène métallisé à haut gradient, conçues pour les réseaux industriels en 400–415 V. Les variantes MULTImatic couvrent une large gamme de puissances réactives avec options de commutation et de protection intégrées.

Caractéristiques techniques (résumé)
Tension nominale Ue : 400-415 V
Tension nominale du condensateur Un : 550 V
Tension maximale de fonctionnement Umax : 600 V
Fréquence : 50 Hz
THDIR % : 100%
I250Hz % : >25%
THDVR % : ≤6%
Fréquence de désaccord fD : 135 Hz

Tableau MULTImatic — Variantes disponibles (sélection)
Code | Nom | Puissance réactive Ue=415V | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids
IU7JFF260050872 | MULTImatic | 65 | 60 | 250 | 17 | IP4X | 260 kg
IU7JFF310050872 | MULTImatic | 107 | 100 | 250 | 17 | IP4X | 300 kg
IU7JFF314050872 | MULTImatic | 150 | 140 | 400 | 25 | IP4X | 350 kg
IU7JFF318050872 | MULTImatic | 193 | 180 | 400 | 25 | IP4X | 380 kg
IU7JFF322050872 | MULTImatic | 235 | 220 | 630 | 25 | IP4X | 400 kg
IU7JFF324050872 | MULTImatic | 257 | 240 | 630 | 25 | IP4X | 420 kg
IU7JFF328050872 | MULTImatic | 300 | 280 | 2x400 | 25 | IP4X | 670 kg
IU7JFF332050872 | MULTImatic | 342 | 320 | 2x400 | 25 | IP4X | 700 kg
IU7JFF336050872 | MULTImatic | 385 | 360 | 2x630 | 25 | IP4X | 725 kg
IU7JFF340050872 | MULTImatic | 428 | 400 | 2x630 | 25 | IP4X | 760 kg
IU7JFF344050872 | MULTImatic | 471 | 440 | 2x630 | 25 | IP4X | 780 kg
IU7JFF348050872 | MULTImatic | 514 | 480 | 2x630 | 25 | IP4X | 800 kg

Caractéristiques / spécifications techniques

• Système : solutions de compensation du facteur de puissance utilisant des condensateurs en polypropylène métallisé à haut gradient.
• Tension nominale d'alimentation Ue : 400-415 V.
• Tension nominale des condensateurs Un : 550 V ; tension maximale de fonctionnement Umax : 600 V.
• Fréquence d'utilisation : 50 Hz.
• THDIR (distorsion de courant harmonique admissible) : 100 %.
• I250Hz (courant à 250 Hz) : >25 %.
• THDVR (distorsion de tension harmonique) : ≤6 %.
• Fréquence de désaccord fD : 135 Hz.
• Série MULTImatic : variantes disponibles couvrant des puissances réactives de 60 à 514 kVAr selon Ue, différents déconnecteurs et valeurs Icc ; protection IP4X ; poids variable selon la référence.
• Fiches techniques / cartes de listage (PDF) disponibles pour chaque référence MULTImatic.
