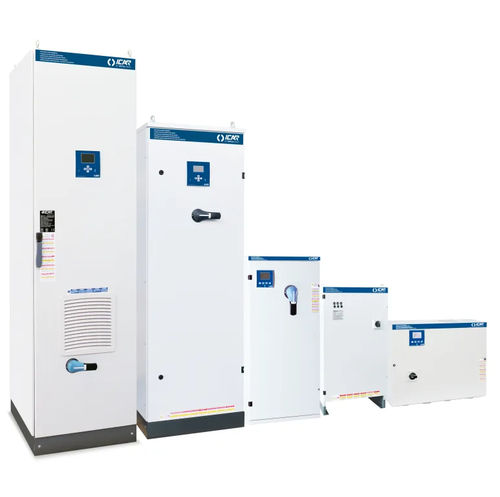

Système PFC avec self FH20

Description
La gamme FH20 correspond à des solutions de correction du facteur de puissance décalées, conçues avec des condensateurs en polypropylène métallisé à haut gradient. Ces solutions visent à améliorer l'efficacité énergétique, réduire les harmoniques de courant et les chutes de tension, et prévenir d'éventuelles pénalités tarifaires.

Gamme et configurations

• MICROfix : modules de compensation fixe avec selfs de blocage.
• MINImatic / MINImatic IP55 : systèmes automatiques décalés avec différents niveaux d'IP.
• MIDImatic : systèmes automatiques de plus grande capacité en coffrets standard.
• MULTImatic / MULTImatic IP55 : systèmes automatiques haute puissance avec options de déconnexion multiples.
• MINIrack / MULTIrack / EUROrack : solutions rack modulaires avec réactances de blocage pour installations évolutives.

Caractéristiques techniques (résumé)

• Tension réseau nominale Ue : 400–415 V
• Tension nominale du condensateur Un : 550 V
• Tension maximale d'utilisation Umax : 600 V
• Fréquence : 50 Hz
• THDIR : 100%
• I250Hz : ≤25%
• THDVR : ≤6%
• Fréquence de désaccord fD : 180 Hz

Configurations types (références sélectionnées)

• MICROfix IB4FFK212550988 — 13,5 kVAr (Ue=415V) / 12,5 kVAr (Ue=400V) ; sectionneur 40 A ; Icc 50 kA ; IP3X.
• MICROfix IB4FFK225050988 — 27 kVAr (415V) / 25 kVAr (400V) ; sectionneur 80 A ; Icc 50 kA ; IP3X.
• MICROfix IB4FFK250050988 — 54 kVAr (415V) / 50 kVAr (400V) ; sectionneur 125 A ; Icc 50 kA ; IP3X.
• MINImatic IF7AFF210050662 — 11 kVAr (415V) / 10 kVAr (400V) ; sectionneur 125 A ; Icc 9 kA ; IP3X ; poids 41 kg.
• MINImatic IP55 IJ7AFF210050817 — 11 kVAr (415V) / 10 kVAr (400V) ; sectionneur 125 A ; Icc 9 kA ; IP55 ; poids 41 kg.
• MIDImatic IL4FFF311050892 — 116 kVAr (415V) / 110 kVAr (400V) ; sectionneur 250 A ; Icc 15 kA ; IP3X ; poids 205 kg.
• MULTImatic IN7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V) ; sectionneur 250 A ; Icc 17 kA ; IP4X ; poids 220 kg.
• MULTImatic IP55 IP7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V) ; sectionneur 250 A ; Icc 17 kA ; IP55 ; poids 220 kg.
• MINIrack IW7TFK150050010 — 5,5 kVAr (415V) / 5 kVAr (400V) ; IP00 ; poids 14 kg. Variantes MINIrack jusqu'à ~21 kVAr par rack.
• MULTIrack IX7TFF220050010 — 21 kVAr (415V) / 20 kVAr (400V) ; IP00 ; poids 25 kg.
• EUROrack IY7TFK212550360 — 12,5 kVAr (400V) ; IP00.

Notes

• Disponibilité de différentes classes d'enveloppe et options de déconnexion (IP00, IP3X, IP4X, IP55).
• La gamme couvre des modules de faible puissance jusqu'à des systèmes de plusieurs centaines de kVAr ; la configuration dépend des exigences de site et du courant de court‑circuit.
• Chaque référence est fournie avec sa fiche technique et sa fiche de listing sur demande.
