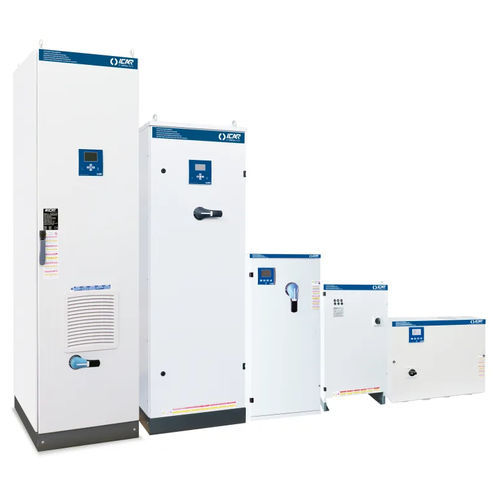

Système PFC FH40-60Hz-480V

Présentation du produit
Solution de correction du facteur de puissance détunée utilisant des condensateurs en polypropylène métallisé à gradient élevé, conçue pour une exploitation à Ue = 480 V et 60 Hz.

Famille de produits

• MULTImatic : systèmes automatiques de correction du facteur de puissance détunés conçus pour fonctionner à Ue = 480V ; disponibles en plusieurs puissances réactives et configurations.

Variantes disponibles (tableau)

• Numéro de pièce | Puissance réactive Ue=480V (kvar) | Sectionneur | Icc (kA) | Degré de protection | Poids (kg)
• IN7TGG310060701 | 100 | 250 | 15 | IP4X | 212
• IN7TGG314060701 | 140 | 250 | 15 | IP4X | 235
• IN7TGG318060701 | 180 | 400 | 15 | IP4X | 277
• IN7TGG322060701 | 220 | 400 | 15 | IP4X | 295
• IN7TGG326060701 | 260 | 630 | 28 | IP4X | 343
• IN7TGG330060701 | 300 | 630 | 28 | IP4X | 373
• IN7TGG334060701 | 340 | 630 | 28 | IP4X | 409
• IN7TGG338060701 | 380 | 800 | 28 | IP4X | 437
• IN7TGG342060701 | 420 | 800 | 28 | IP4X | 491
• IN7TGG346060701 | 460 | 800 | 28 | IP4X | 512
• IN7TGG350060701 | 500 | 2x630 | 28 | IP4X | 644
• IN7TGG356060701 | 560 | 2x630 | 28 | IP4X | 678
• IN7TGG364060701 | 640 | 2x630 | 28 | IP4X | 741
• IN7TGG372060701 | 720 | 2x800 | 28 | IP4X | 821
• IN7TGG380060701 | 800 | 2x800 | 28 | IP4X | 884
• IN7TGG388060701 | 880 | 2x1250 | 50 | IP4X | 962
• IN7TGG396060701 | 960 | 2x1250 | 50 | IP4X | 1008

Remarques sur les variantes

• Chaque variante porte la dénomination MULTImatic et se distingue par la puissance réactive et les composants de commutation/protection (calibre du sectionneur, Icc, poids).
• Fiches détaillées (datasheets PDF) sont disponibles pour chaque numéro de pièce.

Caractéristiques techniques

• Tension nominale Ue : 480 V
• Tension nominale du condensateur Un : 630 V
• Tension maximale d'exploitation Umax : 693 V
• Fréquence : 60 Hz
• THDIR% : 100%
• I250Hz% : ≤25%
• THDVR% : ≤6%
• Fréquence de détunement fD : 216 Hz
