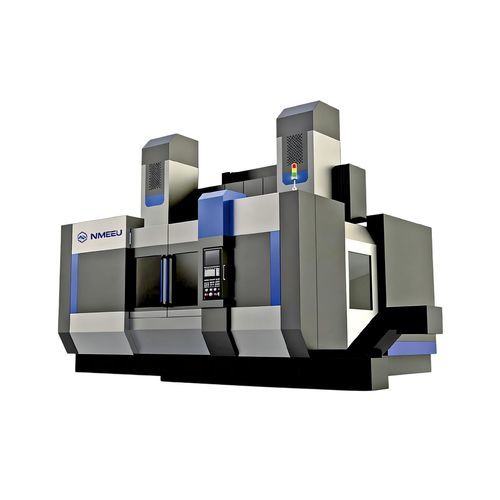

Tour CNC CK51-HM

verticalà simple colonnepour brides et vannes

Présentation
La série CK51-HM est un tour vertical numérique (colonne unique) combinant tournage et rectification pour la production de pièces de grand diamètre. Conçu pour l'industrie mécanique : vannes, pièces automobiles, outils de rectification, aéronautique, défense et applications similaires.

Description fonctionnelle principale
La traverse est équipée de deux tourelles CNC : le porte-outil droit pour les opérations de tournage et le porte-outil gauche configuré comme porteur d'outil de rectification. Une seule immobilisation de la pièce permet d'effectuer tournage et rectification, réduisant les réglages, améliorant la précision dimensionnelle et diminuant les coûts et l'intensité de main-d'œuvre.

Tête de meulage
La tête de meulage utilise une broche électrique motorisée montée à l'extrémité inférieure du bélier, refroidie par eau pour supporter des opérations continues de longue durée. La broche assure une haute vitesse de rotation, un faible niveau sonore, un couple élevé et une stabilité de fonctionnement pour les opérations de rectification de précision.

Broche et table de travail
La table de travail présente une conception thermo-symétrique. La broche principale utilise un palier à rouleaux cylindriques courts à portée radiale double rangée, réglable en jeu radial, pour l'appui radial, et un palier à rouleaux de poussée haute précision pour la guidage axial. Les rails peuvent être équipés en option de roulements à rouleaux croisés.

Principales spécifications

• Série : CK51-HM — modèles : CK5116-HM, CK5120-HM, CK5123-HM, CK5126-HM
• Diamètre de travail maximal (mm) : 1600 / 2000 / 2300 / 2600 (selon modèle)
• Hauteur de travail maximale (mm) : 1000/1400 ; 1200/1400 ; 1200/1400 ; 1400/1600 (selon modèle)
• Capacité de charge maximale (T) : 8 / 10 / 10 / 12 (selon modèle)
• Dimensions de la table (mm) : 1400 / 1800 / 2000 / 2250 (selon modèle)
• Puissance moteur principal (kW) : 30 (CK5116/CK5120/CK5123) ou 37 (CK5126)
• Puissance tête de meulage (kW) : 5,5–7,5
• Vitesse de rotation tête de meulage (tr/min) : 50–3000
• Plage de rotation de la table (tr/min) : 1–200 (CK5116/CK5120), 1–100 (CK5123), 1–63 (CK5126)
• Coupée horizontale du porte-outil vertical X (mm) : 915 / 1050 / 1180 / 1330
• Course du bélier porte-outil verticale Z (mm) : 800 (CK5116 & CK5120) ou 1000 (CK5123 & CK5126)
• Tournage et rectification intégrés sur une même machine pour fonctionnement en deux opérations avec une seule immobilisation
• Tête de meulage : broche électrique motorisée avec refroidissement par eau pour un fonctionnement stable sur de longues durées
• Table de travail : structure thermo-symétrique avec roulements radiaux et de poussée de haute précision
• Option rails : roulements à rouleaux croisés disponibles
