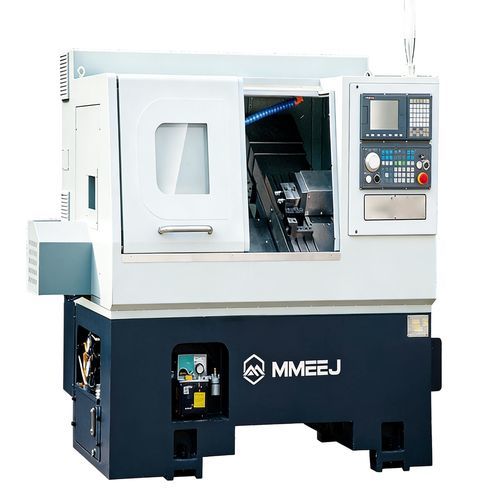

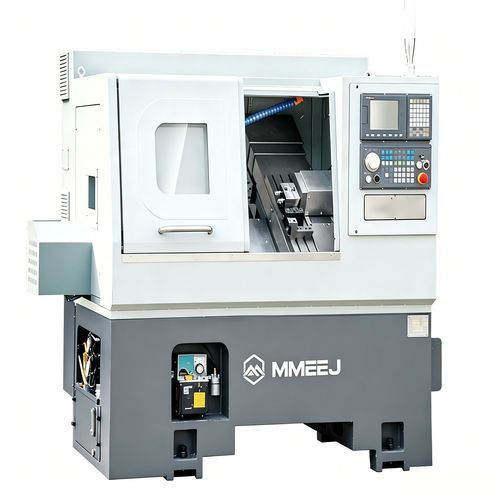

Centre de tournage-fraisage CNC HX series

horizontal2 axesXZ

Description de la machine:
Lit en fonte intégrée à haute rigidité avec importante absorption des vibrations et faible déformation.
Lit incliné à 30° facilitant le chargement/déchargement et l'évacuation des copeaux.
Déplacements rapides pour une productivité élevée.
Tourelle en T à outil en gang réduisant le temps de changement d'outil et acceptant différents outils composites ; outil de coupe latérale motorisé en option.

Paramètres techniques (résumé):

• Modèles : HX36, HX46, HX52
• Commande (standard / optionnelle) : SYNTEC 22TA / (FANUC Oi-TF PLUS, SIEMENS 828D)
• Diamètre de passage max : 400 mm ; Diamètre de tournage max : 380 mm ; Longueur de tournage max : 350 mm
• Course X / Z : 800 mm / 250 mm ; Vitesse rapide X / Z : 25 m/min
• Cône de broche : A2-4 (HX36), A2-5 (HX46), A2-6 (HX52)
• Mandrin hydraulique : 5 pouces ; Alésage broche / passage barre : HX36 43 / 35 mm ; HX46 56 / 45 mm ; HX52 62 / 51 mm
• Type & puissance broche : HX36 mécanique 5,5 kW ; HX46 électrique 11 kW ; HX52 électrique 11 kW
• Vitesse max broche : HX36 4000 tr/min ; HX46 5000 tr/min ; HX52 3500 tr/min
• Précision de positionnement X/Z : 0,01 mm ; Répétabilité : 0,006 mm ; Concentricité nez de broche : 0,003 mm

Caractéristiques / spécifications:

• Dénomination commerciale : Tour-fraiseuse (outil en gang)
• Marque : MMEEJ
• Modèles disponibles : HX36, HX46, HX52
• Guidage / vis : Vis à billes ; Diamètre vis X/Z 32/32 mm ; Largeur guidage 35/35 mm
• Couple broche : HX36 26,3 Nm ; HX46 37 Nm ; HX52 90 Nm
• Puissance d'entraînement broche : HX36 11 ; HX46 18,5 ; HX52 18,5 (valeurs fournies)
• Moteurs axes X/Z : 1,3 kW chacun
• Applications : usinage de précision (tournage et fraisage) de pièces de petites et moyennes dimensions en production industrielle
