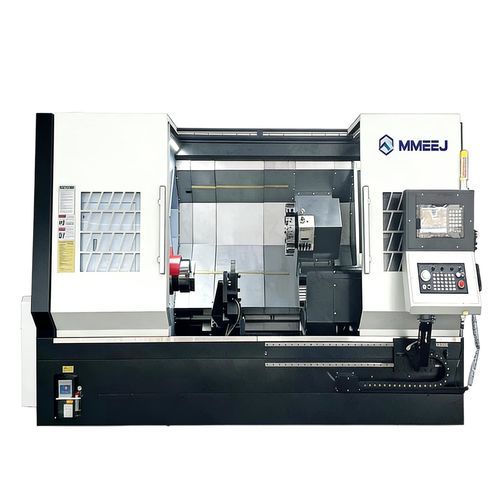

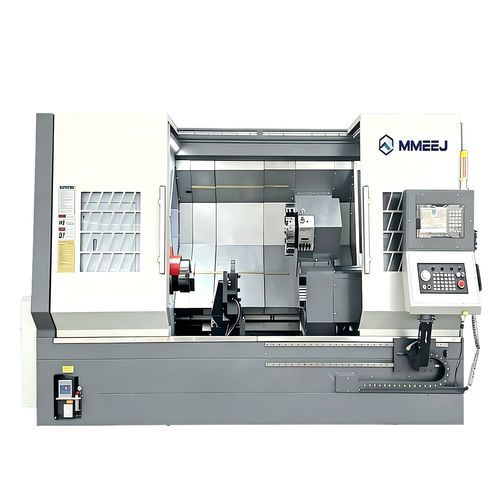

Tour CNC TCK series

horizontal3 axesà banc incliné

Présentation produit :
La série TCK est un centre de tournage horizontal pour charges lourdes conçu pour l'usinage de grands tuyaux et arbres. Il prend en charge des fonctions de 2 axes jusqu'à l'axe Y et permet l'usinage complet de pièces de grand diamètre en une seule mise en place pour optimiser le rendement d'usinage.

Plage d'usinage :
Diamètre de tournage maximum : 900 mm ; longueur de tournage maximum : 6060 mm. Le lit incliné améliore la stabilité et l'évacuation des copeaux.

Principales spécifications :

• Course au-dessus du lit : φ780 / φ850 mm (selon modèle)
• Course au-dessus de la selle : φ500 / φ630 mm (selon modèle)
• Jeux de mandrins : 12 / 15 / 18 / 21 / 24 pouces
• Parcours : X 350 mm ; Y ±75 mm ; Z options 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm
• Avances rapides : X 16 mm/min ; Y 10 mm/min ; Z 16 mm/min
• Broche principale : moteur 22 kW (option 30 kW) ; rapport 1:3 (option boîte 1:8)
• Alésage traversant / paliers : φ88 / φ105 / φ132 / φ181 / φ220 (selon modèle)
• Tourelle : 12 positions ; porte‑outils ext. 32×32 mm ; barre de fraisage max 50 mm ; indexation 0,5 s
• Outil rotatif : BMT65 jusqu'à 4000 tr/min ; moteur 5,5 / 7,5 kW
• Contre‑pointe : débattement jusqu'à 5100 mm (selon modèle) ; manchon Ø150 / Ø160 mm ; course du manchon 180 mm ; cône MT5 / MT6

Applications typiques :

• Composants de réseaux pétroliers & gaziers et tuyaux de grand diamètre
• Flasques et arbres de grandes dimensions pour engins de chantier
• Composants hydrauliques, pièces aéronautiques et navales

Configurations et options :

• Différentes longueurs d'axe Z et configurations de contre‑pointe
• Choix de diamètres d'alésage traversant et tailles de mandrin
• Option boîte de vitesses de broche et puissance moteur supérieure
• Variantes de tourelle et d'outillage rotatif (puissance/vitesse)

Commande et support :
Possibilité de configuration sur mesure selon le besoin d'usinage. Précisez broche, mandrin, longueur Z et options de CNC pour une offre adaptée.
