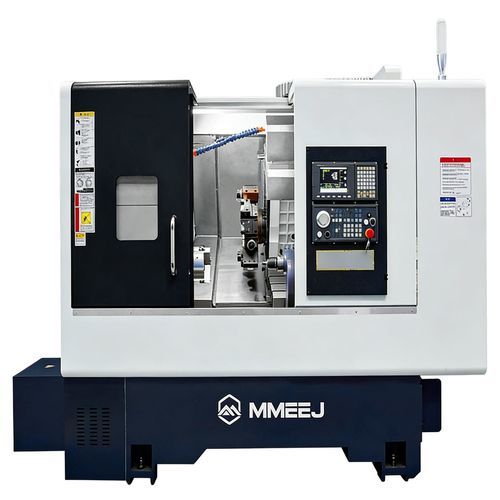

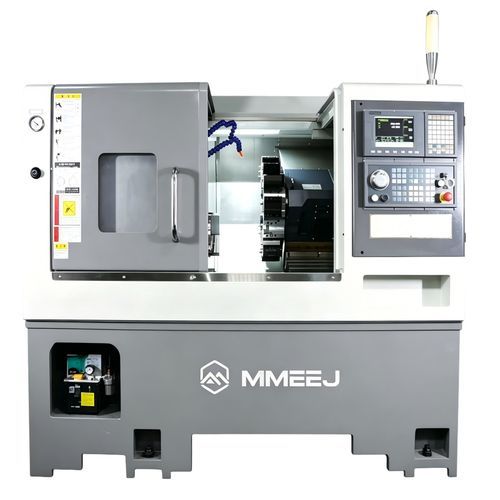

Centre de tournage-fraisage CNC CTXY series

horizontal3 axesà rouleaux

Description de la machine:

• 1. Lit intégré en fonte à haute rigidité avec un grand amortissement des vibrations et une faible déformation.
• 2. La conception du lit incliné à 30° permet à l'opérateur d'installer et de retirer facilement la pièce à usiner, et facilite l'élimination des copeaux.
• 3. Tourelle à servocommande, changement d'outil rapide.
• 4. Protection interne à toute épreuve, séparant efficacement la zone d'usinage avec un meilleur effet d'étanchéité à l'huile, à l'eau et à la poussière.
• 5. Contre-pointe programmable avec fonction d'avance rapide et lente.
• 6. Avec fonction de tournage et de fraisage.
• 7. Les images fournies par le client peuvent être adaptées à la machine.
• 8. Les images des pièces usinables sont disponibles.

Données techniques (tableau): Article | Modèle | Unité | CTXY46 | CTXY52 | CTXY72 Système de commande | Système de commande (standard) | / | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB Système de commande (en option) | / | / | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D Capacité - Max. Diamètre de pivotement (disque) | mm | 700 | 700 | 700 Diamètre de traitement max. (disque) | mm | 350 | 350 | 350 Longueur max. de traitement | mm | 520 | 520 | 520 Course de l'axe X (diamètre) | mm | 200 | 200 | 200 Course de l'axe Z | mm | 550 | 550 | 550 Course de l'axe Y | mm | ±45(90) | ±45(90) | ±45(90) Course de la contre-pointe | mm | 500 | 500 | 500 Broche - cône de la broche | / | A2-5 | A2-6 | A2-8 Taille du mandrin hydraulique | pouces | 6 | 8 | 10 Diamètre d'alésage de la broche | mm | 56 | 62 | 85 Diamètre de passage de barre max. | mm | 45 | 51 | 71 Type de broche | / | Broche électrique | Broche mécanique | Broche mécanique Puissance du moteur de la broche | KW | 11 | 11 | 11 Puissance d'entraînement de la broche | KW | 18.5 | 18.5 | 18.5 Vitesse de rotation max. de la broche | tr/min | 5000 | 3500 | 3000 Couple nominal de la broche S1 (continu) | NM | 37 | 73 | 70 Couple max. de la broche S3 (en 30min) | NM | 84 | 100 | 95.5 Tourelle à tête motorisée - Porte-outil/taille diagonale | / | 12/370 | 12/370 | 12/370 Réglage du temps de changement d'outil | s | 2 | 2 | 2 Contre-pointe - cône de la contre-pointe | / | MT5 | MT5 | MT5 Axe XY/Z - Diamètre de la vis XY/Z | / | 32/32/32 | 32/32/32 | 32/32/32 Largeur de la voie de guidage X/Z | / | 35/35/35 | 35/35/35 | 35/35/35 Type de chemin de guidage | / | Rouleau | Rouleau | Rouleau | Rouleau Puissance du moteur de l'axe X | KW | 1,8 | 1,8 | 1,8 Puissance moteur axe Z | KW | 1,8 | 1,8 | 1,8 Puissance du moteur de l'axe Y | KW | 1,8 | 1,8 | 1,8 Vitesse de déplacement rapide de l'axe X | m/min | 25 | 25 | 25 Vitesse de déplacement rapide de l'axe Y | m/min | 10 | 10 | 10 Vitesse de déplacement rapide de l'axe Z | m/min | 25 | 25 | 25 Précision - Précision de positionnement répété des axes X/Y/Z | mm | 0,006 | 0,006 | 0,006 Précision de la rotation du nez de la broche | mm | 2 | 2 | 2 Outil - Porte-outil pour trou intérieur | / | φ25/φ32 (4pcs) | φ25/Φ32 (4pcs) | φ25/φ32 (4pcs) 0.D. porte-outil | / | Φ25 (3pcs) | Φ25 (3pcs) | Φ25 (3pcs) Porte-outil axial | / | Φ25 (1pc) | Φ25 (1pc) | Φ25 (1pc) Outil à tête mobile (Axial live : AL ; Radial live : RL) | / | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL Puissance du moteur de la tête de série | kw | 2.9 | 2.9 | 2.9 Vitesse du moteur de la tête mobile | rpm/min | 4000 | 4000 | 4000 Diamètre de perçage max. de la tête active | mm | 16 | 16 | 16 Diamètre de taraudage max. de la tête active | mm | M12x1.75P | M12x1.75P | M12×1.75P Capacité max. du porte-outil | qté | 12 | 12 | 12 | 12 Caractéristiques / spécifications techniques:

• Série/Modèles : Série CTXY (CTXY46, CTXY52, CTXY72).
• Type : Tour et fraiseuse (série de petite taille) - fonctions de tournage et de fraisage intégrées.
• Lit : Lit intégré en fonte à haute rigidité, conception du lit incliné à 30° pour faciliter le chargement/déchargement et l'enlèvement des copeaux.
• Options de commande : SYNTEC 22TB standard ; FANUC Oi-TFPLUS ou SIEMENS 828D en option.
• Balancement max : 700 mm ; diamètre de traitement maximal (disque) : 350 mm ; longueur de traitement maximale : 520 mm.
• Courses d'axe : X (diamètre) 200 mm ; Z 550 mm ; Y ±45(90).
• Broche : cône A2-5 / A2-6 / A2-8 selon le modèle ; moteur de broche 11 kW ; entraînement de broche 18,5 kW.
• Vitesse maximale de la broche : 5000 / 3500 / 3000 tr/min (modèles respectifs).
• Alésage de la broche / passage de barre max : 56/45 mm (CTXY46), 62/51 mm (CTXY52), 85/71 mm (CTXY72).
• Tourelle : tourelle servo motorisée, 12 positions d'outils, diagonale du porte-outil 12/370, temps de changement d'outil ~2 s.
• Pointe : programmable, cône MT5, course 500 mm.
• Guides : guides à rouleaux ; vis XY/Z 32 mm ; largeur de guide 35 mm.
• Vitesses de déplacement rapides : X/Z 25 m/min ; Y 10 m/min.
• Précision de positionnement : répétabilité X/Y/Z 0,006 mm ; faux-rond du nez de broche 2 mm.
• Outillage vivant : 2×ER32 AL/RL, moteur à tête vive 2,9 kW à 4000 tr/min, perçage max Ø16 mm, taraud max M12x1,75P.
• Capacité max du porte-outil : 12.
