Tour CNC CK51-HC
verticalà simple colonnepour grandes pièces

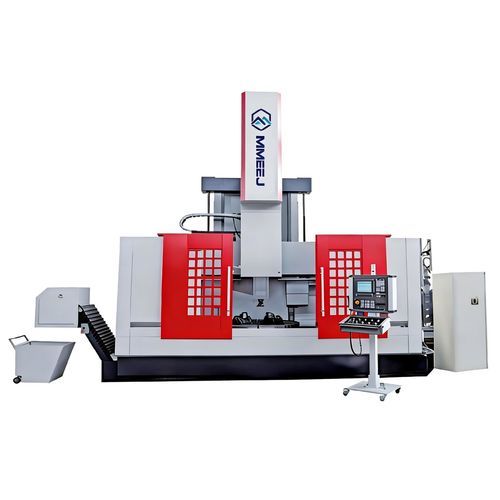

Tour CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / à simple colonne / pour grandes pièces
Tour CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / à simple colonne / pour grandes pièces
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
vertical
Structure
à simple colonne
Applications
pour grandes pièces
Performance
de haute précision
Fonction combinée
fraisage, de rectification, perçage, taraudage
Diamètre

1 500 mm, 1 800 mm, 2 300 mm
(59,06 in, 70,87 in, 90,55 in)

Vitesse de rotation

Max: 350 rpm
(2 199,115 rad.min-1)

Min: 1 rpm
(6,283 rad.min-1)

Diamètre de coupe maximale

1 400 mm, 1 730 mm, 2 200 mm
(55 in, 68 in, 87 in)

Course X

Max: 1 550 mm
(61 in)

Min: -300 mm
(-12 in)

Course Z

800 mm, 1 000 mm
(31 in, 39 in)

Puissance nominale

22 kW, 30 kW, 37 kW, 45 kW
(29,9 hp, 40,8 hp, 50,3 hp, 61,2 hp)

Description

Description du produit
La série CK51-HC est un tour vertical monocollonne CNC combinant tournage et fraisage, conçu pour réaliser plusieurs opérations en une seule bridage : tournage, perçage, taraudage et alésage. La machine accepte également le meulage avec une meule et l'usinage latéral avec une tête de fraisage angulaire. La broche de la table est supportée radialement par des roulements à rouleaux radiaux haute précision doubles et axialement par des paliers à rouleaux à grande portée; un mode de rotation alternée est disponible. La table dispose d'une fonction d'indexage pour éliminer le jeu d'entraînement des engrenages ; précision de positionnement de l'axe C jusqu'à ±5 secondes d'arc.

Données techniques (exemples par modèle)
  • Modèles : CK5112-HC | CK5116-HC | CK5120-HC
  • Diamètre de usinage maximal (mm) : 1400 | 1730 | 2200
  • Diamètre de rotation maximal (mm) : 1500 | 1800 | 2300
  • Hauteur de usinage maximale (mm) : 1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • Charge maximale (T) : 5 | 8 | 10


Principales caractéristiques
  • Tour-fraisage CNC monocollonne pour opérations combinées en une seule mise en position.
  • Compatibilité avec meulage et usinage latéral via tête de fraisage angulaire.
  • Broche de table : roulements à rouleaux radiaux doubles (support radial) et paliers à rouleaux à grand appui (support axial).
  • Mode de rotation alternée en option pour la broche de table.
  • Indexage de la table pour éliminer le jeu des engrenages ; précision d'axe C jusqu'à ±5 secondes d'arc.
  • Porta-outil : BT50-12.


Spécifications / détails techniques
  • Série : CK51-HC
  • Modèles : CK5112-HC ; CK5116-HC ; CK5120-HC
  • Puissance moteur principal (kW) : 22/30 | 30/37 | 37/45
  • Vitesse broche (r/min) : 1-350 | 1-300 | 1-200
  • Puissance deuxième broche (kW) : 5,5/7,5 | 5,5/7,5 | 7,5/11
  • Vitesse rotation second axe (r/min) : 2-4000 | 2-3000 | 2-3000
  • Cours X porte-outil horizontal (mm) : -150–1150 | -150–1350 | -300–1550
  • Cours Z colonne porte-outil vertical (mm) : 800 | 800/1000 | 1000
  • Cours montée/descente traverse (mm) : 800/1000/1200 | 800/1000/1200 | 1200/1600
  • Dimensions de la table (mm) : 1200 | 1500 | 2000
  • Charge maximale (T) : 5 | 8 | 10
  • Porta-outil : BT50-12
