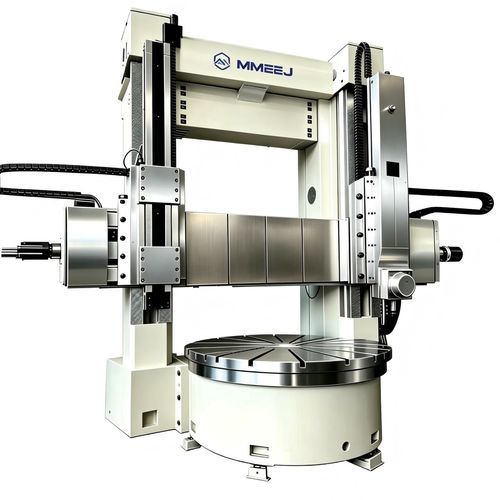

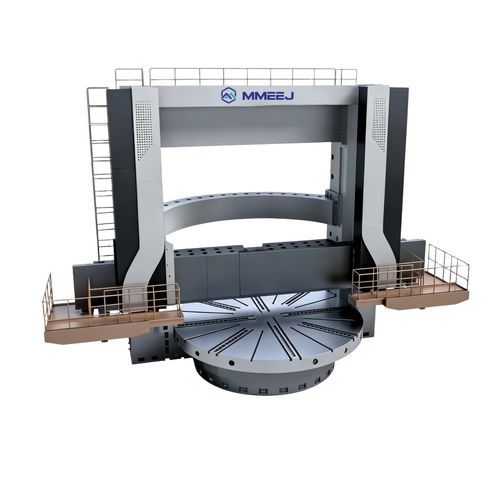

Tour manuel D series

verticalà double colonnehaute rigidité

Aperçu du produit :
Tour vertical à double colonne série D conçu pour le tournage et l'usinage en grand diamètre et forte charge. Châssis en fonte grise HT250–HT300 traitée et contraintrelâchée; broche et coulisseau en fonte ductile QT600. Adapté aux cycles d'usinage comprenant dégrossissage, re vieillissement et finition.

Données techniques principales :

• Matériau machine : fonte grise HT250–HT300, vieillie et contre‑relâchée
• Dureté matériau : > HB180 (processus : usinage brut → vieillissement secondaire → usinage de finition)
• Broche et coulisseau : fonte ductile QT600
• Vis à billes : marque nationale (NJGR / Hanjiang), ф63 mm
• Diamètre maxi de tournage : φ2500 à φ6300 selon modèle
• Diamètre du plateau : φ2250 à φ5700 selon modèle
• Puissance moteur principal : typ. 55 kW (AC), jusqu'à 90 kW sur modèles lourds
• Plage de vitesse du plateau : env. 0,32–63 tr/min (selon modèle)
• Plage d'avance (portes‑outils) : 1–500 mm/min ; avances rapides jusqu'à 3000 mm/min
• Course du grand portique : 1250–3500 mm (selon modèle) ; course du ram : jusqu'à 2000 mm
• Section porte‑outil : 50×50 mm (60×60 mm sur le plus grand modèle)
• Forces de coupe max. : jusqu'à 63 kN (selon modèle)
• Options : dispositifs de protection, système de refroidissement, évacuation copeaux

Modèles et capacités :

• Modèles disponibles : C(X)5225DxH/W, C(X)5231DxH/W, C(X)5235DxH/W, C(X)5240DxH/W, C5250DxH/W, C5263D xH/W
• Variantes de hauteur de pièce : H = 16/20/25 (certains modèles), jusqu'à 40 mm sur le plus grand modèle
• Masse maxi de la pièce : de 12 t à 80 t selon le modèle
• Vitesse et couple du plateau adaptés suivant la charge d'usinage

Applications :

• Tournage de grandes bagues, brides, flasques et carters
• Industries lourdes : production d'énergie, éolien, construction navale, matériels lourds
• Finition de précision après traitements de vieillissement pour une stabilité dimensionnelle

Options et accessoires :

• Protections et carénages
• Systèmes de refroidissement et filtration
• Convoyeurs et systèmes d'évacuation des copeaux
• Porte‑outils dédiés et bandes PTFE sur glissières pour réduction des frottements
