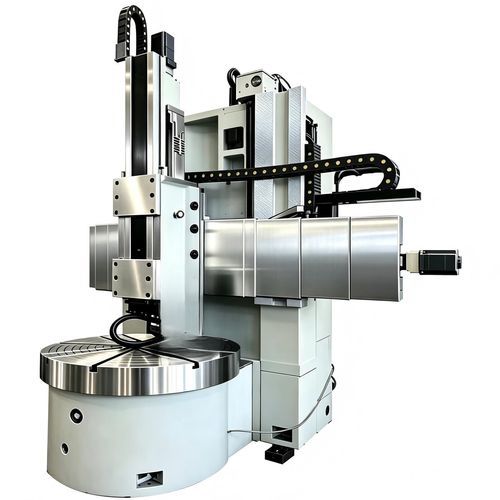

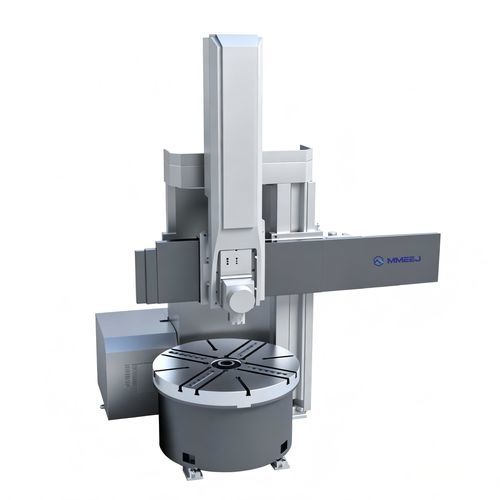

Tour conventionnel Dx H/W series

verticalà simple colonne12 outils

Aperçu

• Structure de la machine : tour vertical à colonne unique série D, modèles C578Dx H/W, C5112Dx H/W, C5116Dx H/W, C5120Dx H/W
• Matériaux : fonte grise HT250–HT300, vieillie et détendue pour une rigidité élevée et une déformation minimale
• Broche et coulisse : en fonte ductile (nodulaire) QT600
• Dureté et procédé : dureté ≥ HB180 ; usinage brut → vieillissement secondaire → usinage de finition
• Précision de surface : grattage manuel des surfaces de contact ; correction de la convexité de la traverse ; bandes PTFE sur les glissières du porte-outil pour réduire les frottements
• Engrenages : engrenages forgés, trempés et rectifiés (40Cr / acier 45) avec cales/spacers rectifiés pour précision d'assemblage
• Vis à billes : marque nationale (NJGR / Hanjiang), diamètre φ63 mm

Tableau technique
Modèles : C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
Diamètre de tournage max. : φ800 | φ1250 | φ1600 | φ2000
Hauteur max. de pièce (H=100) : 6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
Poids max. de la pièce : 2 t | 3.2/5 t | 5/8 t | 8 t
Diamètre du plateau : 720 mm | 1000 mm | 1400 mm | 1800 mm
Vitesse plateau / plages : 15–460 tr/min (16 pas sans paliers) | 6.3–200 tr/min (16 pas sans paliers) | 5–160 tr/min (16 pas sans paliers) | 3.15–100 tr/min (16 pas sans paliers)
Couple max. du plateau : 3.2 Nm | 20 Nm | 25 Nm | 30 Nm
Déplacement de la traverse : / | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
Vitesse de levage traverse : / | 660 mm/min | 660 mm/min | 660 mm/min
Puissance moteur levage traverse : / | 2.2 kW | 2.2 kW | 2.2 kW
Course horizontale porte-outil vertical : 710 mm | 700 mm | 915 mm | (-10–1200) mm
Course verticale porte-outil (coulisse) : 600 mm | 650/800 mm | 800/900 mm (tourelle pentagonale) / 1000 mm (coulisse carrée/octogonale) | 800/900 mm (tourelle pentagonale) / 1000 mm (coulisse carrée/octogonale)
Angle d'inclinaison porte-outil vertical : ±30° pour tous les modèles
Course horizontale porte-outil latéral : / | 500 mm | 630 mm | /
Course verticale porte-outil latéral : / | 900 mm | 900 mm | /
Diamètre max. tournage porte-outil latéral : / | φ1100 | φ1400 | /
Plage d'avance du porte-outil : 0.8–86 tr/min (tous modèles)
Force de coupe max. du porte-outil : 3.2 KN | 17.5 KN | 25 KN | 25 KN
Vitesse de déplacement rapide du porte-outil : 1800 mm/min (tous modèles)
Pas d'avance du porte-outil : 12 pas (tous modèles)
Puissance moteur d'avance : 1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
Puissance moteur principal : 15 kW | 22 kW | 30 kW | 37 kW
Section porte-outil : 30×40 mm (tous modèles)
Type de guidage plateau : guidage à rouleaux (C578Dx/C5112Dx) — guidage coulissant/à rouleaux (C5116Dx) — guidage coulissant (C5120Dx)
Type de coulisse : coulisse pentagonale / coulisse carrée / coulisse octogonale selon modèle
Masse machine (env.) : 8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
Dimensions hors tout (L×l×H) : 4200×2900×3850 mm | variantes : 2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
Options : dispositifs de protection, système de refroidissement, évacuation des copeaux, afficheur numérique (DRO), commande PLC, mandrin hydraulique


Caractéristiques techniques

• Nom de la série : Standard Single Column D Series
• Modèles disponibles : C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
• Matériaux de base : fonte grise HT250–HT300 (vieillie et détendue) ; broche et coulisse en fonte ductile QT600
• Engrenages : engrenages forgés, trempés et rectifiés en 40Cr / acier 45 avec cales/spacers rectifiés pour précision
• Traitements de précision : grattage manuel des surfaces de contact et bandes PTFE sur les glissières pour faibles frottements
• Vis à billes : marques nationales (NJGR / Hanjiang), diamètre φ63 mm
• Capacité de tournage : diamètres max. de φ800 à φ2000 selon le modèle
• Tailles de plateau : 720 mm à 1800 mm selon le modèle
• Plage de puissance : moteur principal 15–37 kW selon le modèle
• Capacité pièce : prise en charge de pièces jusqu'à 2 t à 8 t selon le modèle
• Avances et déplacements : avance porte-outil 0.8–86 tr/min, rapide 1800 mm/min ; 12 pas d'avance
• Équipements optionnels : dispositifs de protection, systèmes de refroidissement et d'évacuation des copeaux, DRO, commande PLC, mandrin hydraulique
