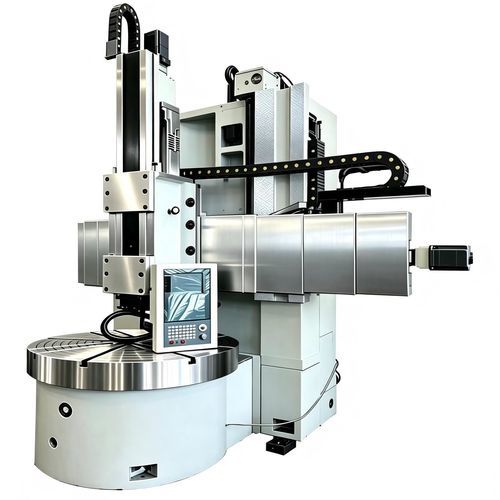

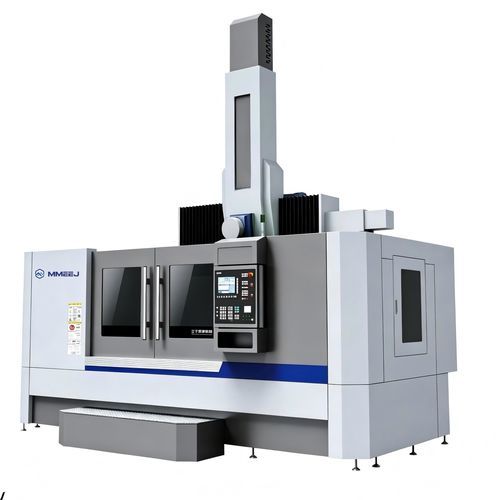

Tour CNC Fx H/W series

verticalà simple colonneà 4 tourelles

Description courte

• Matériau de la machine : fonte grise HT250-HT300, vieillie et détendue pour une grande rigidité et une déformation minimale
• Dureté du matériau : ≥ HB180 ; usinage brut suivi d'un usinage de finition après vieillissement secondaire
• Grattage manuel des surfaces de contact pour réduire les frictions et la couche d'oxyde ; poutre transversale convexe ; bandes souples PTFE sur les glissières du porte-outil
• Engrenages et couronne : forgés, trempés et rectifiés (40Cr, acier 45) ; cales/entretoises rectifiées pour précision d'assemblage
• Broche et rampe : fonte ductile QT600 (nodulaire)
• Vis à billes : marque nationale (NJGR/Hanjiang), diamètre ф63 mm
• Éléments électriques et paliers : composants Chint avec protection contre les surcharges ; roulements HRB/LY-C/C & U

Tableau technique
Modèle | Unité | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
Diamètre max. de tournage | mm | φ800 | φ1250 | φ1600 | φ2000
Hauteur max. de la pièce (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
Poids max. de la pièce | t | 2 | 3.2/5 | 5/8 | 8
Diamètre de la table | mm | φ720 | φ1000 | φ1400 | φ1800
Étapes de vitesse de table | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
Plage de vitesse table | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
Couple max. table | Nm | 3200 | 10000 | 20000 | 30000
Parcours du portique | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
Vitesse de levage du portique | mm/min | / | 660 | 660 | 660
Puissance moteur de levage du portique | Kw | / | 2.2 | 2.2 | 2.2
Course verticale du porte-outil | mm | 710 | 850 | 1000 | 1200
Course horizontale du porte-outil vertical | mm | 600 | 850/1000 | 850/1000 | 850/1000
Pas d'alimentation du porte-outil vertical | | | Stepless | Stepless | Stepless | Stepless
Plage d'alimentation du porte-outil vertical | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
Vitesse d'avance du porte-outil (rapide) | mm/min | 3000 | 3000 | 3000 | 3000
Force de coupe max. du porte-outil vertical | Nm | 10000 | 10000 | 20000 | 25000
Section de la plaquette porte-outil | mm | 32x32 | 40x40 | 40x40 | 40x40
Poids machine (approx.) | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
Puissance moteur broche (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
Système CNC | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
Type de guidage table | | Guidage roulant | Guidage glissière / Guidage roulant | Guidage glissière / Guidage roulant | Guidage glissière / Guidage roulant
Contrôle en boucle fermée complète | | Option | Option | Option | Option
Protection semi-fermée, convoyeur de copeaux, système de refroidissement | | Option | Option | Option | Option
Type de rampe | | Rampe carrée / tourelle 4 positions | Rampe carrée / tourelle 4 positions | Rampe carrée / tourelle 4 positions | Rampe carrée / tourelle 4 positions
Mandrin manuel/hydraulique | | Option | Option | Option | Option

Caractéristiques techniques

• Nom de la série : Tour vertical CNC à colonne simple série F
• Matériau machine : fonte grise HT250-HT300, vieillie et détendue
• Dureté du matériau : ≥ HB180
• Grattage manuel des surfaces de contact ; bandes PTFE sur les glissières du porte-outil
• Engrenages forgés, trempés et rectifiés (40Cr, acier 45) avec cales/entretoises rectifiées pour précision d'assemblage
• Broche et rampe en fonte ductile QT600 (nodulaire)
• Vis à billes : marque nationale (NJGR/Hanjiang), diamètre ф63 mm
• Électrique : composants Chint avec protection contre les surcharges
• Roulements : HRB/LY-C/C & U
• Modèles disponibles et capacités clés : CK578Fx H/W (φ800, table φ720, broche 18.5 kW), CK5112Fx H/W (φ1250, table φ1000), CK5116Fx H/W (φ1600, table φ1400), CK5120Fx H/W (φ2000, table φ1800)
• Plages de vitesse table variables selon modèle (15-460 r/min à 3.15-100 r/min)
• Couple max. table jusqu'à 30000 Nm (plus grand modèle)
• Course verticale du porte-outil jusqu'à 1200 mm ; course horizontale jusqu'à 1000 mm (selon modèle)
• Plage d'alimentation verticale 0.1–1000 mm/min ; avance rapide jusqu'à 3000 mm/min
• Force de coupe du porte-outil jusqu'à 25000 Nm (plus grand modèle)
• Sections de porte-outil : 32x32 mm ou 40x40 mm selon modèle
• Poids machine approximatif de ~8.5 t à ~21 t selon modèle
• Puissance broche : options de 18.5 kW à 45 kW (selon modèle, variantes pas/continu)
• Systèmes CNC : SIEMENS 828D, FANUC OI-TF, GSK980TDI
• Types de guidage : guidage roulant ou combinaison glissière/roulant (selon modèle)
• Options : boucle fermée complète, protection semi-fermée, convoyeur de copeaux, système de refroidissement, mandrin manuel/hydraulique
