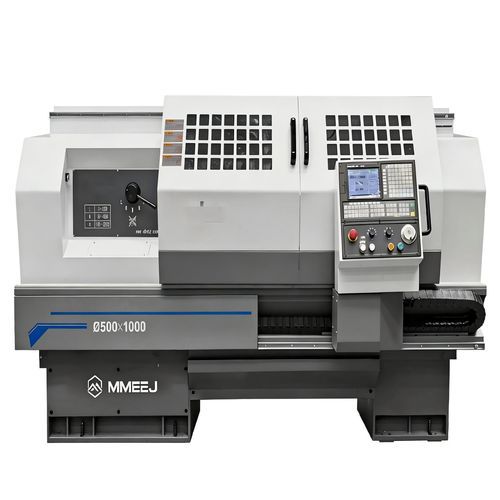

Tour CNC CKA series

horizontal2 axesà banc plat

Présentation du produit : Les tours CNC de la série CKA sont des tours CNC horizontaux avec un plateau plat contrôlé par les axes longitudinal (Z) et transversal (X). Capacités:

• Opérations de coupe automatique sur diverses pièces d'arbres et de disques, y compris les surfaces cylindriques internes et externes, les surfaces coniques, les surfaces en arc, les faces d'extrémité, le rainurage et le chanfreinage.
• Opérations de tournage sur les filets métriques droits, les filets de face d'extrémité et les filets impériaux droits et coniques.
• Convient à diverses productions en petites séries ; performances supérieures sur les pièces complexes de haute précision.

Gamme d'usinage : Diamètre de rotation du banc de 400 mm à 800 mm ; longueur de la pièce à usiner de 750 mm à 5000 mm, avec des options de longueur personnalisée disponibles. Série CKA - Tableau technique: Modèle du produit | Unité | CKA6140 | CKA6140i | CKA6150 | CKA6150i | CKA6163A | CKA6180A Diamètre de pivotement max. au-dessus du lit | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diamètre de pivotement max. sur le chariot transversal | mm | φ200 | φ200 | φ280 | φ280 | φ320 | φ490 Longueur max. de la pièce à usiner | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | 750/1000 | 1000/1500/2000/3000/4000/5000 Longueur de coupe max. | mm | 580/830 | 580/830 | 680/930/1430/1930 | 680/930 | 795/1245/1845/2745/3665/4745 (Porte-outil à quatre positions) 690/1140/1740/2640/3560/4640 (Porte-outil horizontal à six positions) 700/1150/1750/2650/3570/4650 (Porte-outil horizontal à huit positions) Diamètre de tournage max. (Vertical 4 positions) | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diamètre de rotation max. (Horizontal 6 positions) | mm | φ300 | φ300 | φ400 | φ400 | φ620 | φ620 Opt : Horizontal 6 positions | mm | 一 | 一 | φ370 | φ370 | φ620 | φ620 Hauteur du centre de la broche | mm | 200 | 200 | 250 | 250 | 315 | 400 Puissance du moteur de la broche | kW | 5,5 (servomoteur) | 5,5 (servomoteur) | 7,5/11 (servomoteur) | 11/15 (servomoteur) | 11 (moteur à fréquence variable, Opt : servomoteur) | 11 (moteur à fréquence variable, Opt : servomoteur) Alésage de la broche | mm | φ52 | φ40 | φ82 | φ82 | φ100 | φ100 Conicité de l'alésage de la broche | | MT. NO.6 | MT. NO.6 | Frontφ901:20 | Frontφ1001:20 | Frontφ1201:20 | Frontφ1201:20 Type de nez de broche | | A2-6 | A2-5 | D8 | A2-8 | C11 | C11 Plages de vitesse de broche | | 20~2500 2 gammes manuelles | 20~3500 Monobroche | 7~2200 3 gammes manuelles | 30~3000 Monobroche | 10~1000 (moteur inversé/Op : servo-moteur) 4 gammes manuelles | 10~1000 (moteur inversé/Op : servo-moteur) 4 gammes manuelles Diamètre du fourreau de la contre-pointe | mm | φ63 | φ63 | φ75 | φ75 | φ100 | φ100 Course du fourreau de la contre-pointe | | 140 | 140 | 150 | 150 | 240 | 240 Cône du fourreau de la contre-pointe | mm | MT.NO.4 | MT.NO.4 | MT.NO.5 | MT.NO.5 | MT.NO.6 | MT.NO.6 Course max. de l'axe X | mm | 240 | 240 | 280 | 280 | 320 | 320 Course max. de l'axe Z | m/min | 580/830 | 580/830 | 685/935/1435/1935 | 685/935 | 800/1250/1850/2750/3670/4750 | 800/1250/1850/2750/3670/4750 Déplacement rapide de l'axe X/Z | mm | 4/6 | 4/6 | 4/8 (750/1000/1500 Spec) 4/6 (2000 Spec) | 4/8 | 4/7.5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3.5 (4000/5000 Spec) | 4/7.5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3.5 (4000/5000 Spec) Taille de la queue d'outil (verticale 4 positions) | mm | 20×20 | 20×20 | 25×25 (20×20 poste d'outil horizontal 8 positions) | 25×25 | 32×32 (32×25 poste horizontal 8 positions) | 32×32 Précision de positionnement de l'axe X/Z | mm | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) 0,026 (1500/2000 Spec) | 0.018/0.021 (750 Spec) 0.024 (1000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) Précision de répétabilité de l'axe X/Z | mm | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) 0,014 (1500/2000 Spec) | 0,006/0,008 (750 Spec) 0.011 (1000 Spec) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Pour specs ≥2000mm, inspection sur 2000mm de longueur) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Pour specs ≥2000mm, inspection sur 2000mm de longueur) Caractéristiques / spécifications techniques:

• Série : Série CKA (les modèles incluent CKA6140, CKA6140i, CKA6150, CKA6150i, CKA6163A, CKA6180A).
• Diamètre de rotation du banc : 400mm à 800mm selon le modèle.
• Longueur maximale de la pièce : 750mm à 5000mm (selon le modèle, longueurs personnalisées disponibles).
• Puissance du moteur de la broche : 5.5 kW à 15 kW (moteur servo ou à fréquence variable selon le modèle).
• Alésage de la broche : φ40 - φ100 selon le modèle.
• Vitesses de la broche : de 7 tr/min à 3500 tr/min (selon le modèle, gammes manuelles ou options inverter/servo-driven).
• Déplacements de l'axe X/Z et avance rapide : X jusqu'à 320 mm ; Z jusqu'à des valeurs comprises entre 580/830 mm et 4750 mm (en fonction du modèle).
• Précision de positionnement (X/Z) : de 0,018 mm à 0,030 mm pour les plus grands modèles.
• Répétitivité (X/Z) : de 0,006 mm à 0,014 mm (en fonction des spécifications).
