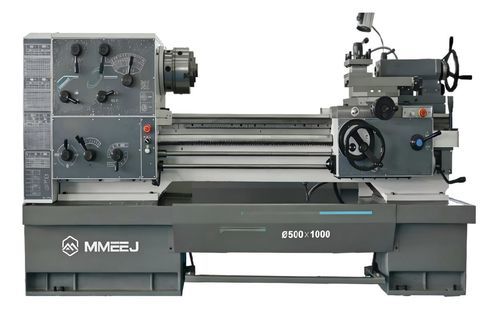

Tour conventionnel CDS series

horizontal2 axespour pièces à grand diamètre

Présentation produit :
Les tours horizontaux série CDS sont conçus pour usiner les surfaces cylindriques intérieures et extérieures, les faces d'extrémité et les profils coniques sur arbres et pièces. Modèles disponibles : CDS6150B, CDS6250B, CDS6166B, CDS6266B, CDS6150C, CDS6250C, CDS6166C, CDS6266C, couvrant des pièces de taille moyenne à grande.

Plage d'usinage :
Passage maximal sur banc : φ500 ou φ660 mm (selon modèle). Passage maximal sur chariot : φ290 ou φ440 mm. Passage en gorge et longueur de gorge variables selon modèle (jusqu'à φ870 selon cas). Longueur maximale de pièce : 1000 / 1500 / 2000 / 3000 mm. Longueur maximale d'usinage : 950 / 1450 / 1950 / 2950 mm.

Caractéristiques techniques :

• Série : CDS (modèles listés ci‑dessus)
• Nez de broche : D8
• Alésage de broche : φ82 mm (modèles B) ou φ105 mm (modèles C)
• Mandrin : φ250 mm ou φ315 mm (selon modèle)
• Cône d'alésage de broche : 90 mm / 1:20 (modèles B) ou 110 mm / 1:20 (modèles C)
• Couple maximal de broche : 1100 Nm
• Plages de vitesses broche : 26–2000 tr/min (modèles B, 16 vitesses) ou 26–1700 tr/min (modèles C, 16 vitesses)
• Hauteur du centre broche : 250 mm (B) ou 325 mm (C)
• Puissance moteur broche : 7,5 kW (10 HP)
• Queue de poupée : diamètre φ75 mm, course 150 mm, cône No.5MT

Capacités :

• Usinage cylindrique interne/externe, faces et profils coniques
• Versions avec chariot pour pièces de grand diamètre ou formes irrégulières
• Possibilité de vis mère métrique ou impériale ; filetage métrique, impérial, module et pas diamétral
• Opérations complémentaires : perçage, alésage et réalisation de rainures à huile

Options et commande :

• Vis mère métrique ou impériale et pas de filetage spécifiques sur demande
• Choix de la série B ou C selon alésage de broche et passage ; versions à gorge disponibles pour pièces traversantes
• Fournissez les plans pièce et détails d'usinage pour obtenir une configuration et un devis
