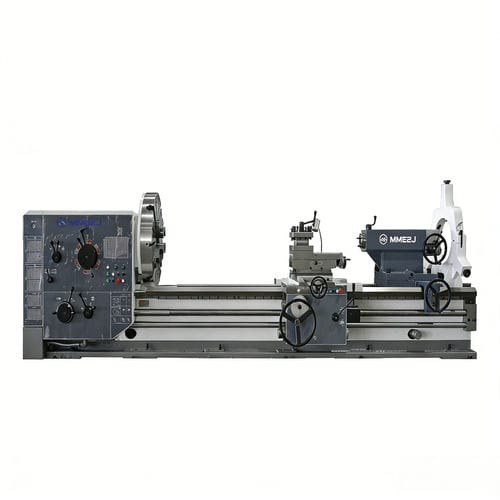

Tour conventionnel CW-M series

horizontalpour usinage d'arbres et de pièces arbréespour usinage lourd

Présentation du produit: La série CW-M de tours horizontaux présente une structure éprouvée, une puissance et une rigidité élevées du mandrin, ainsi qu'une large plage de vitesses de broche. Elle convient au tournage lourd et aux opérations à grande vitesse sur arbres et pièces en disque, réalisant des surfaces cylindriques externes et internes, des surfaces coniques, des faces d'extrémité, des rainurages, des chanfreins, des perçages et des taraudages. Elle permet l'usinage de filetages métriques, impériaux, module, diaphragme et coniques (filetages spéciaux sur demande). La série est conçue pour l'usinage de pièces grandes et complexes.

Gamme d'usinage: Diamètre de tournage maximal : φ1000–φ1600 mm. Longueurs maximales d'ouvrage disponibles : 1500–8000 mm. Poids maximal de la pièce : 6000 kg (option 8000 kg).

Série CW-M (Tableau des spécifications):
Product model | Unit | CW61100M | CW61125M | CW61140M | CW61160M
Max. swing over bed | mm | φ1000 | φ1250 | φ1400 | φ1600
Max. swing over cross slide | mm | φ630 | φ880 | φ1030 | φ1230
Max. workpiece length | mm | 1500/2000/3000/4000/5000/6000/8000
Max. cutting length | mm | 1300/1800/2800/3800/4800/5800/7800
Max. workpiece weight | kg | 6000 (Opt: 8000)
Bed guideway width | mm | 755
Spindle nose | | A2-15
Spindle bore | mm | φ130
Chuck size | mm | φ1000 | φ1000 | φ1250 | φ1600
Taper of spindle bore | | Metric 140 (1:20) with No.6MT reducing sleeve
Max. spindle torque | kNm | 10.5 (22 kW) Opt: 12.5 (30 kW)
Spindle speed ranges | rpm | 3.15–315 (21 levels); reversal 4.5–390 (12 levels)
Spindle centre height | mm | 500 | 625 | 700 | 800
Spindle motor power | kW | 22 (Opt: 30)
Tailstock quill diameter | mm | φ160 (std, max workpiece weight 6T); Opt: φ200 (max 8T)
Tailstock quill travel | mm | 300
Taper of tailstock quill | | Metric 80 (with No.6MT reducing sleeve); No.6MT

Caractéristiques / Spécifications techniques:

• Série : CW-M (CW61100M, CW61125M, CW61140M, CW61160M)
• Diamètre de tournage maximal sur banc : φ1000 / φ1250 / φ1400 / φ1600
• Diamètre maximal sur chariot transversal : φ630 / φ880 / φ1030 / φ1230
• Options de longueur de pièce : 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 mm
• Options de longueur de coupe : 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 mm
• Poids maximal de la pièce : 6000 kg (option 8000 kg)
• Largeur des glissières du banc : 755 mm
• Nez de broche : A2-15
• Alésage de broche : φ130 mm
• Dimensions du mandrin par modèle : φ1000 / φ1000 / φ1250 / φ1600
• Cône d'alésage de broche : Metric 140 (1:20) avec bague de réduction No.6MT
• Couple maximal de broche : 10.5 kNm (22 kW) option 12.5 kNm (30 kW)
• Plages de vitesses de broche : 3.15–315 rpm (21 niveaux); inversion 4.5–390 rpm (12 niveaux)
• Hauteurs du centre de broche par modèle : 500 / 625 / 700 / 800 mm
• Puissance moteur broche : 22 kW (option 30 kW)
• Alésage du fourreau de contre-pointe : φ160 mm (standard); option φ200 mm
• Course du fourreau de contre-pointe : 300 mm
• Cône du fourreau de contre-pointe : Metric 80 (avec bague No.6MT); No.6MT
