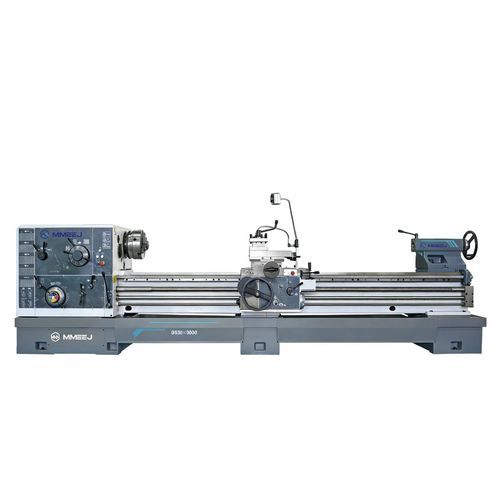

Tour conventionnel CW-E series

horizontalpour production de petites piècespour métal

Présentation du produit

La série CW‑E de tours horizontaux est destinée à l'usinage des surfaces cylindriques et coniques internes et externes. Les opérations typiques comprennent le tournage de faces, le tronçonnage, l'alésage, le chariotage, le dressage et le filetage (métrique, impérial, module et pas diamétral). La série propose plusieurs configurations couvrant les diamètres de tournage et les longueurs pour les ateliers de petite production et de réparation.

Applications et matériaux

• Usinage de l'acier, de la fonte et des métaux non ferreux
• Conçu pour la production en petites séries, les ateliers de maintenance et de réparation
• Compatible avec le filetage courant et une large gamme d'opérations de tournage

Plages de capacité

• Diamètre de tournage maximum (au-dessus du banc) : φ630 / φ800 / φ1000
• Diamètre de tournage maximum (au-dessus du chariot) : φ350 / φ480 / φ710
• Diamètre dans l'alésage : jusqu'à φ1230 (selon configuration)
• Longueur dans l'alésage (le cas échéant) : 350 mm
• Longueur maximale de pièce / longueur de coupe maxi : 1000, 1500, 2000, 3000, 4000, 5000, 6000 mm

Broche et entraînement

• Modèle typique présenté : CW6163E
• Nez de broche : C11 / D11
• Alésage de broche : φ100 (C11) / φ105 (D11); option φ130
• Diamètre de mandrin : φ315 mm
• Cône de broche : Metric 120 (1:20); option Metric 140 (1:20) avec alésage φ130
• Gammes de vitesses broche : 7.5 – 1000 tr/min (18 niveaux)
• Couple moteur broche maxi : 2400 (selon constructeur)
• Hauteur d'axe broche : 315 mm
• Puissance moteur broche : 11 kW (1460 tr/min, 50 Hz); option 15 kW

Contre‑broche

• Diamètre du fourreau de la contre‑broche : φ100 mm
• Course du fourreau : 250 mm
• Cône du fourreau : No.6 MT

Précision et finition de surface

• Précision usinage typique : jusqu'à IT7
• Rugosité de surface typique : jusqu'à Ra1.6

Caractéristiques techniques (résumé)

• Série : CW‑E series
• Exemples de modèles : CW6163E
• Diamètres et longueurs configurables selon les besoins
• Options d'alésage et de broche pour différentes configurations de serrage
• Adapté à une grande variété d'opérations de tournage en milieu industriel
