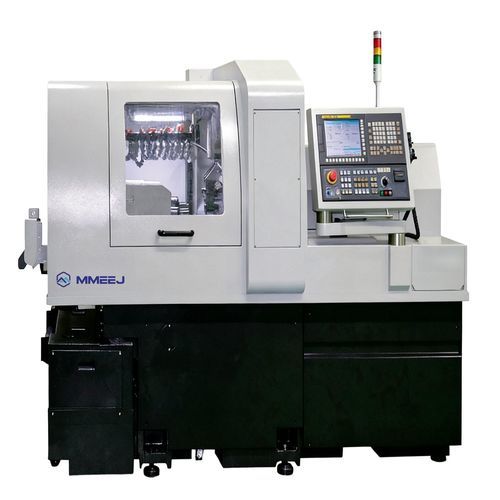

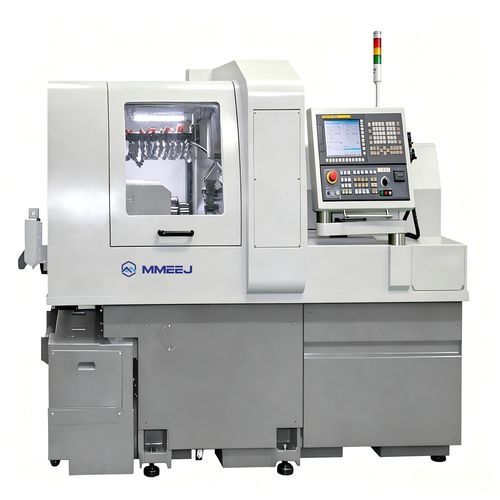

Décolleteuse CNC XDI series

multibrochepour pièces longuespour production de petites pièces

Présentation du produit:
La série XDI est un tour-fraiseur de type Swiss réalisant plusieurs opérations (tournage, fraisage, perçage, taraudage, indexage) en une seule tenue. La broche se rapproche de l'outil de coupe pour réduire la déformation des arbres longs et fins et améliorer la précision dimensionnelle, ce qui rend la machine adaptée à la production en série de pièces petites et complexes de précision.

Applications:

• Arbres et composants longs pour l'automobile, l'électronique et la quincaillerie
• Composants médicaux et pièces de forme irrégulière nécessitant une grande précision
• Production en grande série de petites pièces nécessitant des usinages multiples

Caractéristiques principales:

• Modèles : XDI 26 et XDI 32 (série XDI)
• Système CNC : Fanuc-31iB
• Diamètre maximum d'usinage : Ø26 mm (XDI 26) / Ø32 mm (XDI 32)
• Course Z1 : 350 mm (H) / 100 mm (N)
• Vitesse broche principale : 8 000 tr/min (XDI 26) / 6 500 tr/min (XDI 32)
• Moteurs broche principale/secondaire : 2,2/5,5 kW (selon spécification)
• Capacité outils de tournage : □16 mm × 7 (4+3)
• Porte-outils avant : ER16M × 4 (Avant 4 / Arrière 7)
• Perçage transversal : ER16 × 7 (4+3), 6 000 tr/min ; moteur 1,0 kW (XDI 26) / 2,2 kW (XDI 32)
• Axe B transversal : ER16 × 4 (Avant 4 / Arrière 4), 6 000 tr/min
• Outils arrière : ER16 × 9 (Fixe 3 + Entraîné 6) avec configuration optionnelle (Entraîné 6 + Transversal 3 + Tournage 2)
• Vitesse broche secondaire : 8 000 tr/min (XDI 26) / 6 500 tr/min (XDI 32) ; moteur broche secondaire : 2,2/5,5 kW
• Dimensions machine (L×l×H) : 2 910 × 1 710 × 2 010 mm ; Poids : 6 300 kg
• Consommation électrique : 13,5 KVA (10,8 kW) ou 16,2 KVA (13 kW) selon configuration
• Débit d'air : 120–150 L/min

Options et configurations:

• Broche double ou broche arrière pour usinage simultané face/contre-face afin de réduire le temps de cycle
• Outils entraînés, outillage transversal et combinaisons de tournage en options pour une implantation d'outillage flexible
• Configurations moteur et broche adaptables aux exigences de production
