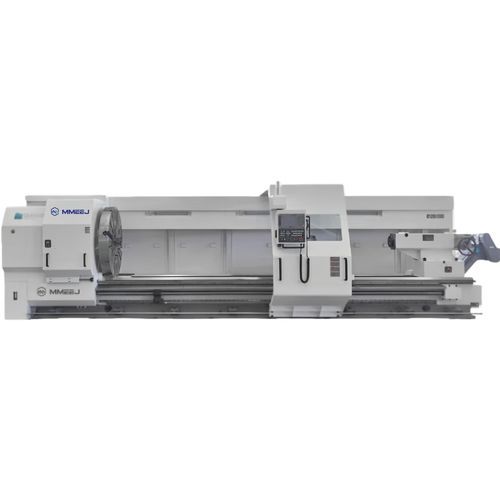

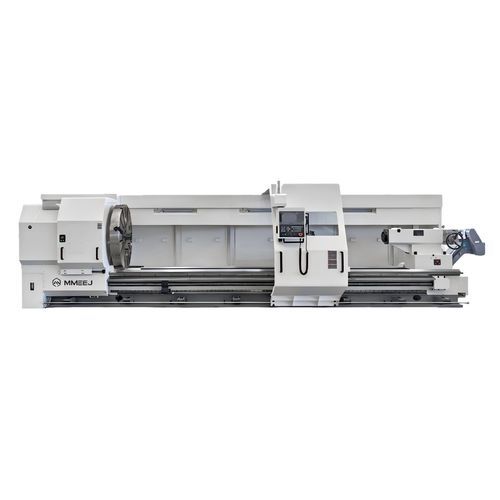

Tour CNC CKA-M series

horizontal2 axesà banc plat

Présentation du produit :
La série CKA-M est un tour horizontal CNC à banc plat commandé sur les axes Z et X. Il réalise automatiquement les opérations d'usinage sur grands arbres et disques : surfaces cylindriques intérieures et extérieures, surfaces coniques, arcs, faces avant, rainurage, chanfreinage et divers types de filetages (métriques, impériaux, filets de face, filet conique). Équipé de systèmes CNC FANUC ou Siemens pour des cycles d'usinage répétitifs, il convient à la production en série et à l'usinage de pièces complexes et de haute précision.

Plage d'usinage :
Diamètre de rotation sur le banc : Ø1000 / Ø1250 mm (modèles CKA61100M / CKA61125M). Longueurs de pièces disponibles : 1500, 2000, 3000, 4000, 5000, 6000 mm. Les longueurs d'usinage maximales dépendent de la longueur choisie.

Caractéristiques techniques clés (série CKA-M) :

• Modèles : CKA61100M, CKA61125M
• Ø maximum sur le banc : Ø1000 / Ø1250 mm
• Ø maximum sur le chariot transversal : Ø630 / Ø880 mm
• Diamètre de tournage maxi : Ø1000 / Ø1250 mm
• Hauteur du centre de broche : 500 / 625 mm
• Moteur principal (servo) : 22/26 kW (FANUC)
• Mandrin : Ø1000 / Ø1250 mm
• Alésage de broche : Ø130 mm ; cône avant : Ø140 mm 1:20 ; nez de broche : A2-15
• Plages de vitesse broche : 2–500 tr/min (bas 2–87, moyen 5–201, haut 11–500)
• Barreau de la poupée mobile : Ø200 mm, course 300 mm, cône MT n°6
• Déplacements X/Z : X 520 / 640 mm ; Z : 1370, 1870, 2870, 3870, 4870, 5870 mm
• Vitesse de déplacement rapide X/Z : 6/8 m/min (spéc. 1500–4000), 5 m/min (spéc. 5000–6000)
• Section porte-outil (vertical 4 positions) : 40×40 mm
• Précision de positionnement X/Z : 0,021/0,026 mm (1500/2000), 0,030 mm (3000–6000)
• Répétabilité X/Z : 0,008/0,014 mm (1500/2000), 0,014 mm (≥2000 mesurée sur 2000 mm)
• Dimensions et poids de la machine variables selon modèle et longueur (voir options techniques)
