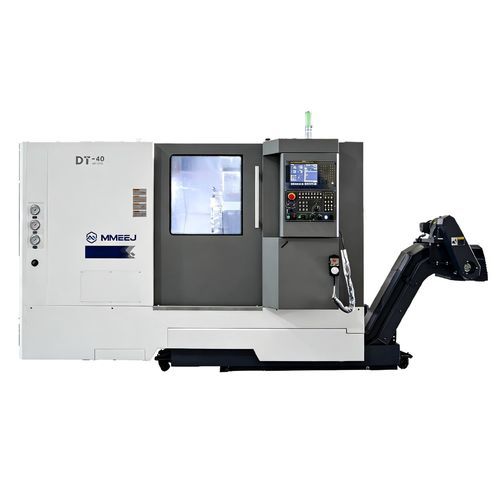

Tour CNC DT serieshorizontalbanc inclinéA2-6
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Structure
- banc incliné
- Nez de broche
- A2-8, A2-6, A2-5
- Nombre d'outils
- 12 outils
- Système d'entraînement
- servo-motorisées
- Applications
- pour usinage d'arbres et de pièces arbrées, pour usinage de barres
- Performance
- haute rigidité
- Fonction combinée
- fraisage, d'alésage, perçage
- Diamètre
480 mm, 580 mm, 680 mm
(18,9 in, 22,83 in, 26,77 in)- Vitesse de rotation
3 500 rpm, 4 500 rpm, 5 000 rpm
(21 991,149 rad.min-1, 28 274,334 rad.min-1, 31 415,927 rad.min-1)- Longueur de la pièce
Max: 1 025 mm
(40 in)Min: 300 mm
(12 in)- Diamètre de coupe maximale
Max: 500 mm
(20 in)Min: 280 mm
(11 in)- Passage de barre
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- Course X
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Course Z
Max: 1 405 mm
(55 in)Min: 300 mm
(12 in)- Avance rapide sur X
30 m/min
- Avance rapide sur Z
30 m/min
- Puissance nominale
7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)
Description
Présentation produit :
La série DT de tours CNC à banc incliné est un centre d'usinage robuste avec un banc monobloc coulé et des glissières inclinées à 45° pour une grande rigidité. Équipée du contrôle FANUC 0i-TFPLUS (ou équivalent) et d'entraînements servo AC, la machine permet des usinages multi-opérations en une seule bridage pour arbres et disques.
Gamme d'usinage :
Caractéristiques techniques :
Opérations & capacités :
Applications & secteurs :
Options & remarques :
La série DT de tours CNC à banc incliné est un centre d'usinage robuste avec un banc monobloc coulé et des glissières inclinées à 45° pour une grande rigidité. Équipée du contrôle FANUC 0i-TFPLUS (ou équivalent) et d'entraînements servo AC, la machine permet des usinages multi-opérations en une seule bridage pour arbres et disques.
Gamme d'usinage :
- Diamètre de passage sur banc : Ø480 mm — Ø680 mm (selon modèle)
- Diamètre tournage maxi (arbre/disque) : jusqu'à Ø500 mm selon modèle
- Longueur de tournage maxi : 300 mm — 1100 mm selon variante
- Vitesse de broche : jusqu'à 5 000 tr/min sur certains modèles
Caractéristiques techniques :
- Série : DT (DT-30, DT-30H, DT-40, DT-40H, DT-40HY, DT-40Plus, DT-50, DT-50H)
- Banc : banc incliné monobloc coulé, glissières 45°
- Commande & entraînement : FANUC 0i-TFPLUS (ou équivalent), servo AC
- Broche : nez A2-5 / A2-6 / A2-8 selon options ; alésage jusqu'à Ø87 mm sur certains modèles
- Jeu de mors : mors 6"–10" selon modèle ; mors hydraulique traversant disponible
- Puissance broche : généralement 7,5–18,5 kW selon variante
- Outils : tourelle 12 positions hydraulique ou servo ; outils motorisés disponibles sur modèles spécifiques
- Déplacements & avances : rapids X/Z typiquement 30/30 m/min ; courses X et Z variables selon modèle
- Plongeur contre-pointe : course 140–300 mm selon modèle
Opérations & capacités :
- Usinages combinés : tournage, perçage, alésage, rectification par une seule monte
- Adapté aux arbres, disques et barres (capacité barre jusqu'à Ø73 mm avec mors traversant)
- Configurations haute productivité avec outils motorisés et versions duplex/long travel disponibles
Applications & secteurs :
- Fabrication de composants automobiles
- Production de moules et outillages
- Fabrication de roulements et pièces tournantes
- Pièces pour machines minières et lourdes
Options & remarques :
- Options de commande : FANUC ou systèmes internationaux équivalents
- Variantes de broche : broches électriques et alésages de plus grande capacité
- Options d'outillage : outils motorisés, interface VDI, variantes duplex/extension Z pour pièces longues
- Fournir plan de pièce et besoins de production pour valider le modèle et la configuration optimaux
