Tour CNC F series
verticalhydrostatiqueà double colonne

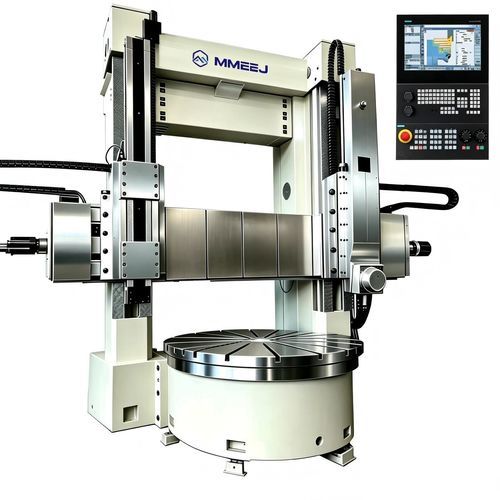

Tour CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hydrostatique / à double colonne

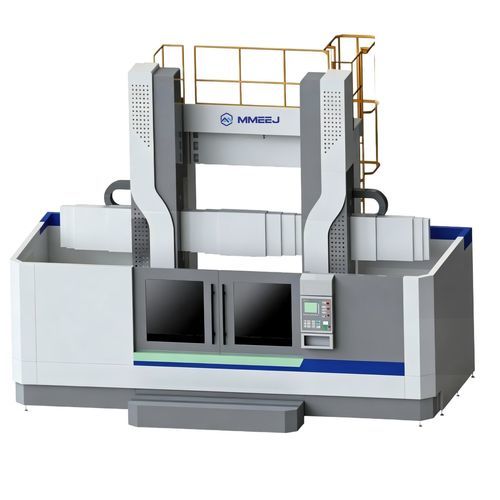

Tour CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hydrostatique / à double colonne
Tour CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hydrostatique / à double colonne - image - 2
Tour CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hydrostatique / à double colonne - image - 3
Tour CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hydrostatique / à double colonne - image - 4
Tour CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hydrostatique / à double colonne - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Meijin Machinery Equipment (Dalian) Co., Ltd.

Caractéristiques

Type de commande
CNC
Orientation de la broche
vertical
Structure
à double colonne, hydrostatique
Tourelles
à 4 tourelles
Performance
haute rigidité
Diamètre

Max: 8 000 mm
(314,96 in)

Min: 2 500 mm
(98,43 in)

Vitesse de rotation

Max: 63 rpm
(395,841 rad.min-1)

Min: 0,2 rpm
(1,257 rad.min-1)

Diamètre de la pièce

Max: 6 300 mm
(248 in)

Min: 2 250 mm
(89 in)

Puissance nominale

55 kW, 90 kW, 132 kW
(74,8 hp, 122,4 hp, 179,5 hp)

Poids

Max: 256 t
(282 us ton)

Min: 34 t
(37 us ton)

Description

Aperçu
  • Tour vertical à double colonne CNC série F conçu pour le tournage lourd de pièces de grand diamètre. Structure principale en fonte grise HT250–HT300 (vieillie et détendue). Broche et flèche en fonte ductile QT600. Vis à billes ф63 mm. Options de commande CNC : SIEMENS 828D, FANUC OI-TF/OHTF, GSK980TDI.


Caractéristiques principales
  • Construction : banc vertical à double colonne avec traverse rigide et guidages hydrostatiques ou à rouleaux en option.
  • Matières et traitements : fonte HT250–HT300, surfaces de contact rectifiées manuellement, engrenages forgés, trempés et rectifiés (40Cr/45) avec cales de précision.
  • Broche et entraînements : broche/flèche QT600, entraînement du plateau en pas multiple ou continu, moteurs principaux 55–132 kW selon modèle.
  • Avances et cinématique : avances continues 1–500 / 0.1–1000 mm/r, déplacement rapide jusqu'à 3000/4000 mm/min, plages de vitesse du plateau selon modèle jusqu'à 0,2 tr/min.


Points techniques (paramètres sélectionnés)
  • Modèles disponibles : CK5225Fx, CK5231Fx, CK5235Fx, CK5240Fx, CK5250Fx, CK5263Fx, CK5263FxH/W, CK5280Fx (variantes H/W indiquées).
  • Diamètre de tournage maxi : φ2500 à φ8000 mm (selon modèle).
  • Diamètres de plateau : φ2250 à φ6300 mm ; masse maximale de la pièce jusqu'à 125 t selon modèle.
  • Parcours de traverse, courses de flèche et forces de coupe varient selon le modèle ; puissance moteur principal : 55 kW (AC) à 132 kW (DC).
  • Vis à billes : NJGR/Hanjiang ф63 mm ; roulements et composants électriques spécifiés par modèle.


Options et personnalisation
  • Options : contrôle en boucle fermée complète, protection semi-fermée, porte à charnière, convoyeur à copeaux, guidages hydrostatiques ou à rouleaux, différents porte-outils (flèche carrée, tourelle 4 positions) et configurations spécifiques client.
  • Essais d'acceptation en usine (FAT), installation et mise en service disponibles sur demande.


Applications et secteurs
  • Adapté aux travaux d'usinage lourds dans l'énergie, la construction navale, la sidérurgie, la machine lourde, la production d'électricité et autres secteurs requérant le tournage grand diamètre.


Commande et assistance technique
  • Fiches techniques détaillées par modèle et aide à la configuration disponibles. Contactez le fournisseur pour délais, options, pièces détachées et assistance sur site.
