Tour CNC DL-M series

horizontalbanc inclinéA2-8

Présentation du produit :

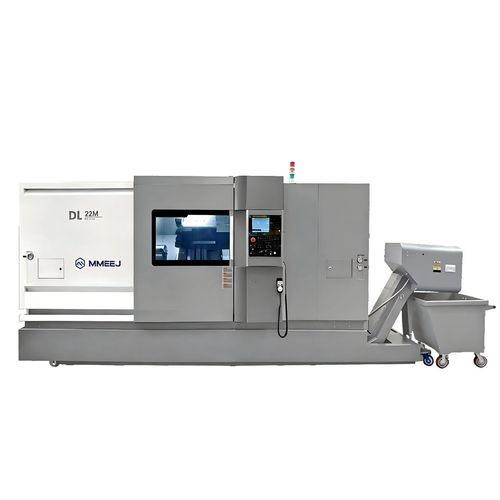

La série DL-M est une gamme de tours CNC à banc incliné développée avec une technologie de niveau international. La poupée et le bâti sont en fonte intégrale avec guidages inclinés à 45° pour une meilleure rigidité. Le système de commande adopte FANUC 0i-TFPLUS (ou équivalent) et des servomoteurs AC pour les axes, assurant une utilisation intuitive et une performance fiable. La machine réalise tournage, perçage et fraisage de pièces d'arbre et de disque et s'utilise dans les secteurs pièces automobiles, moules, roulements et machines d'exploitation minière. Plusieurs opérations (tournage, alésage, perçage, ébauche/finition) peuvent être effectuées en une seule serrage.

Caractéristiques :

• Guidages de banc inclinés à 45° pour une meilleure rigidité
• Tourelle 12 positions, options : 12T hydraulique ou 12T à outils motorisés
• Guidages coulissants haute capacité et haute rigidité
• Conception modulaire avec multiples options de configuration
• Système de commande : FANUC 0i-TFPLUS (ou équivalent)
• Servomoteurs AC pour le pilotage précis des axes

Plage d'usinage :
Diamètre de rotation sur banc : φ520 – φ900 ; Longueur de tournage maxi : 1000 mm – 3000 mm selon modèle.

Série DL - Tableau technique (valeurs par modèle) :
Modèle produit | Unité | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
Diamètre maxi sur banc | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
Diamètre maxi de tournage (Arbre/Disque) | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
Longueur maxi de tournage | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
Dimension du mandrin | inch | 10 | 10 | 15 | 15 | 15 | 15
Type nez de broche | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
Plage de vitesses broche | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
Alésage de broche | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
Capacité maxi barre (mandrin hydraulique traversant) | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
Puissance moteur broche | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
Course maxi axe X | mm | 260 | 260 | 375 | 375 | 435 | 435
Course maxi axe Z | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
Vitesse de déplacement rapide X/Z | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
Type de tourelle et nombre d'outils | ( — ) | 12T Hydraulique | 12T tourelle à outils motorisés | 12T Hydraulique | 12T tourelle à outils motorisés | 12T Hydraulique | 12T tourelle à outils motorisés
Section porte-outil | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
Temps d'indexation (adjacent/éloigné) | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
Diamètre du cône de contre-pointe | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
Course du cône de contre-pointe | mm | 139 | 139 | 180 | 180 | 180 | 180

Spécifications techniques :

• Série : DL-M (DL-25M, DL-25MH, DL-32M, DL-32MH, DL-40M, DL-40MH)
• Bâti : fonte intégrale avec guidages inclinés 45° pour grande rigidité
• Système de commande : FANUC 0i-TFPLUS ou équivalent
• Transmission : servomoteurs AC pour contrôle fiable des axes
• Tourelle : 12 positions (variantes hydrauliques ou à outils motorisés)
• Diamètre maxi sur banc : 520 / 680 / 900 mm selon modèle
• Diamètre maxi de tournage (arbre/disque) : jusqu'à φ760–φ800 selon modèle
• Options de longueurs : 1000, 1500, 2000, 3000 mm (selon modèle)
• Mandrins : 10" (série DL-25), 15" (DL-32 / DL-40)
• Nez de broche : A2-8 (DL-25), A2-11 (DL-32 / DL-40)
• Vitesses broche : jusqu'à 3500 / 2000 / 1500 rpm suivant modèle
• Alésage de broche : φ87 / φ100 / φ132 selon modèle
• Capacité maxi barre : jusqu'à φ80 mm (mandrin traversant hydraulique)
• Puissance broche : 15–30 kW selon configuration
• Course axe X : 260–435 mm selon modèle
• Course axe Z : configurations 1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm
• Vitesse rapide : 12 m/min (X) et 12–16 m/min (Z)
• Sections porte-outil : 25×25 mm (DL-25), 32×25 mm (DL-32 / DL-40)
• Contre-pointe : φ100 / 139 mm (DL-25), φ160 / 180 mm (DL-32 / DL-40)
• Applications typiques : pièces automobiles, moules, roulements, machines minières — usinage de pièces d'arbre et de disque en une seule serrage
