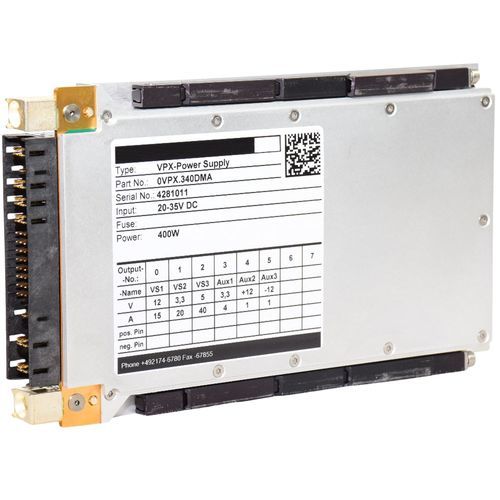

Alimentation électrique 3U VPX340

DC/DCréguléeà sorties multiples

Présentation
Les alimentations VPX WIENER sont des convertisseurs monophasés COTS refroidis par conduction, conçus selon la spécification VITA 62.0 et destinés à une intégration dans des châssis VPX conformes à l'enveloppe VITA 46.0. La série VPX340 délivre jusqu'à 400 W avec une grande efficacité et une large plage d'entrée, et est testée selon des profils MIL-STD pour des applications aéronautiques et tout-terrain. L'électronique embarquée permet la surveillance et le contrôle via I²C et Micro-USB pour l'intégration système et la maintenance.

Principales caractéristiques

• Alimentation VPX COTS refroidie par conduction, adaptée aux systèmes aéronautiques et robustes
• Conforme à VITA 62.0 ; s'insère dans l'enveloppe standard VITA 46.0 (3U x 4HP)
• Convertisseur monophasé haute efficacité ; large plage d'entrée DC (15–40 V)
• Testée selon MIL-STD-461, MIL-STD-704, MIL-STD-1275 et MIL-STD-810 pour environnements contraints
• Microcontrôleur intégré avec surveillance I²C et communication/MAJ via Micro-USB

Variantes (exemples)

• VPX340DMA — alimentation VPX VITA 62 400 W ; tests MIL-STD-461, -704, -1275 ; revêtement conforme acrylique standard ; entrée 28 V DC. Exemples de sorties : VS1 [+12V] 15 A ; VS2 [+3.3V] 20 A ; VS3 [+5V] 40 A ; Vaux1 [+12V] 1 A ; Vaux2 [-12V] 1 A ; Vaux3 [+3.3V] 4 A.
• VPX340DMAP — même configuration électrique avec revêtement Parylene (non RoHS) ; entrée 28 V DC ; mêmes profils de test MIL-STD.

Données techniques (tableau)
Conformité : spécification VITA 62 ; tests de conformité MIL-STD-461, MIL-STD-704, MIL-STD-1275 (selon VITA 62, par. 3.2.1) ; essais de robustesse MIL-STD-810 ; revêtement conforme acrylique standard (autres revêtements sur demande).
Puissance & Rendement : jusqu'à 400 W ; rendement jusqu'à 90 % (≈87 % à 400 W charge nominale). Entrée : 15 V … 40 V DC (référence typique 28 V DC) ; protection contre l'inversion de polarité.
Protections : protections contrôlées par détection de tension : surtension, sous-tension, surcourant et surtempérature.
Gestion & Contrôle : contrôle par microcontrôleur ; bus I²C pour la surveillance (état, tensions/courants d'entrée et de sortie, températures) ; connecteur Micro-USB pour communication et mises à jour firmware.
Mécanique : 100,0 mm x 168,5 mm x 19,56 mm ; masse 0,60 kg.

Caractéristiques techniques

• Format : alimentation VITA 62 VPX, compatible enveloppe VITA 46.0 (3U x 4HP)
• Puissance de sortie : 400 W (classe moyenne)
• Rendement : jusqu'à 90 % (≈87 % à 400 W)
• Plage d'entrée : 15 V à 40 V DC ; référence typique 28 V DC
• Exemples de sorties (variante) : VS1 [+12V] 15 A ; VS2 [+3.3V] 20 A ; VS3 [+5V] 40 A ; Vaux1 [+12V] 1 A ; Vaux2 [-12V] 1 A ; Vaux3 [+3.3V] 4 A
• Protections : OVP, UVP, OCP, OTP ; protection contre inversion de polarité
• Normes / Ruggedisation : conformité VITA 62 ; tests MIL-STD-461, MIL-STD-704, MIL-STD-1275 ; essais MIL-STD-810 ; revêtement conforme (acrylique standard ; autres revêtements sur demande)
• Surveillance & communication : microcontrôleur intégré ; surveillance via I²C ; Micro-USB pour communication et mises à jour
• Refroidissement : refroidissement par conduction pour intégration dans châssis VPX
• Dimensions & masse : 100,0 mm x 168,5 mm x 19,56 mm ; 0,60 kg
