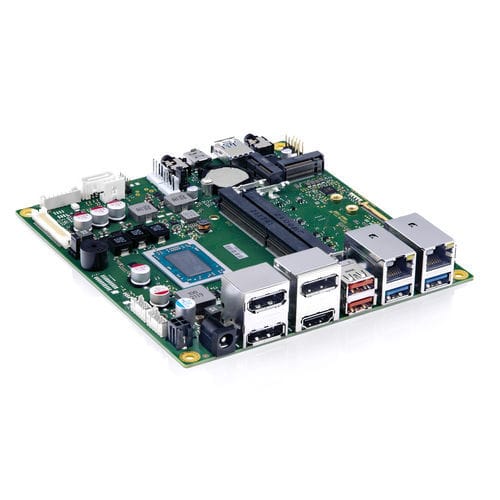

Carte mère mSTX D3714-V/R mSTX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded R1000

Présentation
La carte mère industrielle D3714-V/R mSTX (Mini-STX, 140 x 148 mm) prend en charge les SoC AMD Ryzen™ Embedded V1000 et R1000 avec graphismes intégrés AMD Radeon™ Vega. Elle est conçue pour des applications compactes à forts besoins graphiques telles que jeux de casino, affichage médical, thin clients et PC industriels ultra-compacts. La carte propose plusieurs sorties vidéo et peut piloter jusqu'à quatre écrans 4K indépendants selon la version choisie.

Points clés

• Graphismes AMD Radeon™ Vega intégrés (dans le SoC)
• Jusqu'à 3x DisplayPort v1.4 plus HDMI v2.0b et eDP embarqué
• LVDS double canal 24 bits pour écrans legacy
• Possibilité d'exploitation sans ventilateur (selon configuration)
• Support M.2 Key-M (SSD NVMe) et M.2 Key-E (WLAN/BT)

Avantages

• Format Mini-STX compact pour systèmes à contrainte d'espace
• Multiples options d'affichage haute résolution pour applications de visualisation
• Extensions de stockage et sans fil flexibles via M.2
• Support OS large (Windows 10, Linux 64 bits) et fonctions BIOS standard
• Plages de fonctionnement industrielles et certifications courantes pour le déploiement

Caractéristiques techniques

• Processeur : AMD Ryzen™ Embedded V1605B (V1000) ; AMD Embedded R1102G, R1305G (R1000)
• Chipset : SoC
• Mémoire principale : 2x DDR4-2400 SO-DIMM, jusqu'à 32 Go
• Contrôleur graphique : AMD Radeon™ Vega intégré
• Sorties vidéo : Jusqu'à 3x DisplayPort (DP++ / DPP) v1.4, 1x HDMI v2.0b, 1x eDP intégré (v1.4, 4K), 1x LVDS double canal 24 bits (signaux partagés)
• Combinaisons d'écrans prises en charge (selon version) : D3714-V2 : 2x DPP + 1x LVDS + 1x eDP ; 3x DPP + 1x LVDS ; 2x DPP + 1x HDMI + 1x eDP ; 3x DPP + 1x HDMI. D3714-R2 : 1x DPP + 1x LVDS + 1x eDP ; 2x DPP + 1x LVDS ; 1x DPP + 1x HDMI + 1x eDP ; 2x DPP + 1x HDMI. D3714-R1 : 1x LVDS + 1x eDP ; 1x DPP + 1x LVDS ; 1x HDMI + 1x eDP ; 1x DPP + 1x HDMI
• Audio : Realtek ALC256, audio HD 5.1
• Réseau : Intel® i210 + Realtek RTL8111H Gigabit Ethernet
• USB : Header 2x USB2.0 ; arrière 2x USB 3.2 Gen1 + 2x USB 3.2 Gen2 ; avant 1x USB 3.2 Gen1 + 1x USB 3.2 Gen1 Type-C
• Série & I/O : 1x RS232 (header), 1x RS232/422/485 (header), GPIO (header)
• SATA & stockage : 1x SATA III (6 Gbit/s) ; 1x M.2 PCIe x4 Key-M (2230/2242/2280)
• M.2 WLAN/BT : Key-E 2230 (PCIe x1 Gen3 + USB2.0)
• Alimentation : DC-In externe/interne (prise DC / Micro-Fit 4 broches). Tension d'entrée : 12 V ou 19–28 V (courants/puissances max. selon connecteur)
• BIOS : AMI Aptio 5.x (UEFI) ; Watchdog : watchdog matériel 3 niveaux ; RTC : intégré
• Refroidissement : D3714-V2 : 2x ventilateur PWM (CPU/Système) ; D3714-Rx : 1x ventilateur PWM (CPU) — prise en charge de configurations sans ventilateur selon SoC et conception thermique
• Systèmes d'exploitation : Windows 10, Linux (64 bits)
• Dimensions mécaniques : Mini-STX 140 x 148 mm
• Conditions de fonctionnement : Température -10 °C à 60 °C ; Humidité 5%–85% RH
• Certifications : CE Classe B, FCC-B, cTÜVus (IEC62368-1)
