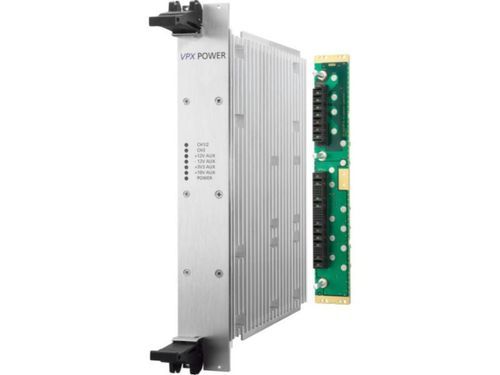

Alimentation électrique sur rail DIN VPX1000

AC/DCréguléeà sorties multiples

Points clés

• Alimentation VPX 6U refroidie par air 1000 W, base VITA 62
• Entrée : 85–264 V AC, 47–63 Hz ; courant d'appel 5,2–7,3 A (normal), 37 A (pic)
• Six sorties DC : +12 V (VS1) 35 A ; +12 V (VS2) 35 A ; +5 V (VS3) 30 A ; +3,3 V_AUX 20 A ; +12 V_AUX 2 A ; −12 V_AUX 2 A
• Rendement jusqu'à 89 %
• Refroidissement par air forcé, ≥ 800 LFM

Informations produit
Les alimentations 6U VPX Kontron Hartmann Wieners sont conçues pour les environnements exigeants, avec un focus sur la durabilité, la fiabilité et l'exploitation à long terme. Ce module AC/DC fournit jusqu'à 1000 W avec un rendement pouvant atteindre 89 % et présente une conformité partielle à la spécification VITA 62. Il intègre six sorties DC régulées, un partage actif du courant sur les rails +12 V pour une redondance N+1, ainsi que les signaux DC OK / Power OK par sortie. L'appareil est refroidi par air forcé et couvre une large plage de températures, adapté aux applications industrielles, défense et recherche. Le boîtier respecte le format 6U/10HP VPX, profondeur 160 mm, avec poignée d'extraction en façade.

Données techniques
Conformité : VITA 62 baseline ; durci selon MIL‑STD‑810 avec revêtement conformal
Puissance & rendement : Puissance de sortie 1000 W (air-cooled) ; rendement jusqu'à 89 % ; entrée 85–264 V AC, 47–63 Hz ; courant d'appel 5,2–7,3 A (normal), 37 A (pic)
Refroidissement & format : 6U / 10HP VPX, profondeur 160 mm, panneau avant avec poignée d'extraction ; flux d'air forcé ≥ 800 LFM
Protection : Partage actif du courant sur les sorties +12 V via diode d'Or-ing interne pour redondance N+1 ; protections surintensité, surtension et surtempérature (verrouillables) ; signaux DC OK et Power OK par sortie
Conditions d'utilisation : Température de fonctionnement −40 °C à +85 °C (dérating au‑dessus de 50 °C) ; stockage −45 °C à +85 °C

Caractéristiques techniques

• Puissance de sortie : 1000 W (air-cooled)
• Rendement : jusqu'à 89 %
• Entrée : 85–264 V AC, 47–63 Hz ; courant d'appel : 5,2–7,3 A (normal), 37 A (pic)
• Sorties DC : +12 V VS1 35 A ; +12 V VS2 35 A ; +5 V VS3 30 A ; +3,3 V_AUX 20 A ; +12 V_AUX 2 A ; −12 V_AUX 2 A
• Refroidissement : Air forcé, ≥ 800 LFM
• Format : 6U / 10HP VPX, profondeur 160 mm, façade avec poignée d'extraction
• Conformité : VITA 62 baseline ; durci selon MIL‑STD‑810 ; revêtement conformal
• Protection : Partage actif du courant sur +12 V ; surintensité / surtension / surtempérature (verrouillables) ; DC OK et Power OK par sortie
• Température de fonctionnement : −40 °C à +85 °C (dérating > 50 °C) ; stockage : −45 °C à +85 °C
