Contrôleur Ethernet XMC-ETH6 series

Présentation

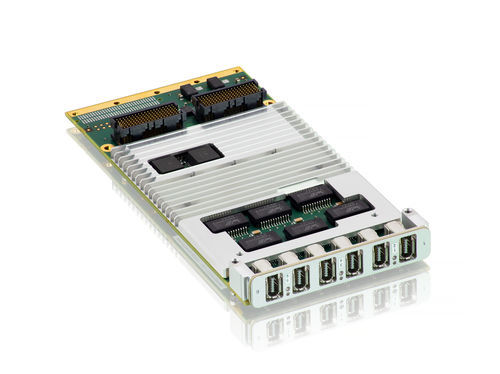

La KONTRON XMC-ETH6 est une carte mezzanine XMC Ethernet Gigabit haute performance conçue pour étendre les capacités réseau des cartes plug-in VME et VPX. Elle intègre jusqu'à six ports Ethernet indépendants utilisant jusqu'à quatre contrôleurs Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) et jusqu'à deux contrôleurs Intel i210 (1G). Un switch PCIe Gen3 8 ports × 8 lanes permet des configurations flexibles et l'exploitation simultanée de plusieurs ports. Disponible en versions refroidies par air et en version conduction-cooled robuste, la carte propose des connecteurs frontaux industriels et des options de format VITA42 et VITA61. Une version 3U VPX est disponible sur demande.

Caractéristiques clés

• Six contrôleurs Ethernet indépendants pour une allocation de ports flexible
• Quatre contrôleurs Intel i225 1G/2,5G avec prise en charge TSN et IEEE1588 PTP
• Deux ports cuivre 1G Intel i210 (jusqu'à six ports 1000BASE-T simultanés)
• Switch PCIe Gen3 8 ports × 8 lanes pour plusieurs modes de configuration
• Connecteurs frontaux IEC 61076 Harting ix avec verrouillage pour une robustesse et une résistance EMI/EMC améliorées
• Options de format : XMC (VITA42) et XMC étendu (VITA61)
• Variantes : VITA 47 refroidie par air et VITA 47 conduction-cooled CC-4 pour environnements sévères

Données techniques
Interfaces Ethernet : Jusqu'à six ports 1000BASE-T (quatre ports 1G/2,5G + deux ports 1G)
Contrôleurs : Jusqu'à quatre Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) et jusqu'à deux Intel i210 (1G)
Switch : 8 ports, 8 lanes PCIe Gen3 (support de configurations multiples)
Connecteurs frontaux : IEC 61076 Harting ix (face avant, verrouillables)
Refroidissement : VITA 47 air-cooled (0 °C à +55 °C) et VITA 47 Conduction-Cooled CC-4 (-40 °C à +85 °C)

Spécifications

• Modèle : XMC-ETH6
• Format : Carte mezzanine XMC (options VITA42 et VITA61)
• Ports Ethernet : Jusqu'à six 1000BASE-T (4×1G/2,5G + 2×1G)
• Contrôleurs Ethernet : Jusqu'à 4× Intel i225 et jusqu'à 2× Intel i210
• Connectivité PCIe : Switch 8 lanes PCIe Gen3
• Panneau frontal : Six ports 1000BASE-T sur connecteurs IEC 61076 Harting ix
• Variantes de refroidissement : Air-cooled (VITA 47) et Conduction-Cooled CC-4 (VITA 47)
• Applications cibles : Extension réseau pour VME/VPX, systèmes robustes pour défense, transport et environnements sévères
