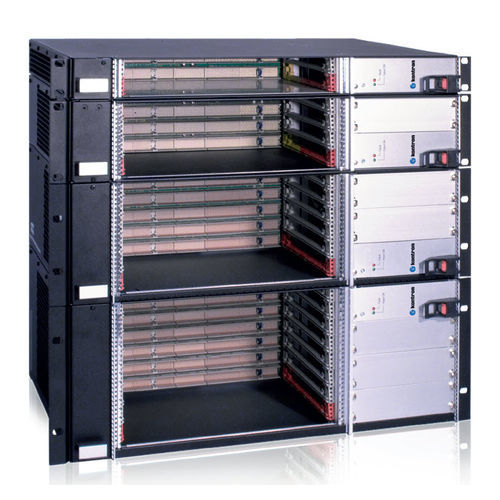

Châssis rackable CP-XL Series

19"3U4U

Présentation
La série CP-XL propose des boîtiers rack 19 pouces ultra-plats conçus pour accueillir des cartes 6U CompactPCI. Plateformes flexibles et économiques avec emplacements horizontaux et options de backplane. Variantes disponibles : CP-XL1 (1U), CP-XL2 (2U), CP-XL3 (3U) et CP-XL4 (4U). Souvent fournis avec des cartes processeur Kontron 6U Intel ou PowerPC, ainsi que des cartes PMC et I/O.

Applications
Conçus pour l'infrastructure réseau, les équipements de communication, l'automatisation industrielle et les systèmes militaires nécessitant l'intégration compacte de cartes 6U CompactPCI.

Points forts

• Disponible en 1U, 2U, 3U et 4U avec des emplacements de cartes horizontaux
• Format rack 19 pouces ultra-plat optimisé pour 6U CompactPCI
• Refroidissement de côté à côté (flux d'air gauche à droite)
• Alimentations compatibles redondance avec partage de charge et hot-swap

Données techniques (tableau)
Montage en rack : 19 pouces (Cabinet / montage ETSI)
Backplanes : options 2, 4, 6, 8 slots pour 6U CompactPCI
Refroidissement : flux d'air ventilateur de gauche à droite
Profondeur : 275 mm
Lecteurs : CPU onboard uniquement
Largeur du boîtier : 84 HP (convient aux variantes 1U–4U)
Alimentation : jusqu'à 3x série P47 (optionnel)

Caractéristiques / spécifications techniques

• Format : rack 19 pouces ultra-plat pour cartes 6U CompactPCI
• Variantes : CP-XL1 (1U), CP-XL2 (2U), CP-XL3 (3U), CP-XL4 (4U)
• Options de backplane : 2, 4, 6, 8 slots ; backplane commuté optionnel
• Refroidissement : flux d'air gauche à droite pour un refroidissement latéral efficace
• Alimentation : partage de charge et hot-swap ; prise en charge jusqu'à 3 modules
• Profondeur : 275 mm
• Lecteurs : conçu pour configurations CPU-onboard (pas de baies de disque internes)
