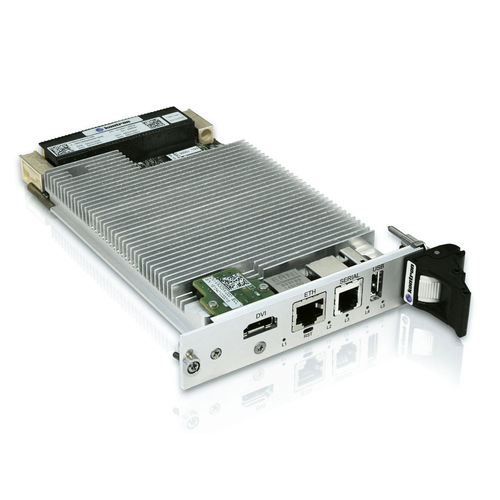

Ordinateur monocarte VPX VX3058

Intel® Xeon® D-1500SATA3M.2

Présentation
La carte processeur 3U VPX VX3058 de Kontron intègre un processeur Intel® Xeon® D 8 cœurs dans un châssis optimisé SWaP‑C avec plusieurs options mezzanine (XMC, M.2, stockage, graphismes, I/O). Elle prend en charge le double 10 Gigabit Ethernet, PCIe Gen3 à large bande passante et la mémoire DDR4 haute vitesse, pour des plates‑formes embarquées performantes en environnements exigeants.

Points clés

• Intel® Xeon® D-1500 octa‑core, 1,6 / 1,7 GHz, TDP 35 W
• Adaptée aux machines virtuelles et aux applications HPEC (High‑Performance Embedded Computing)
• Support cycle de vie long et fiabilité silicium 10 ans
• Double 10 Gigabit Ethernet et bande passante x8 PCIe Gen3 vers le backplane
• Jusqu'à 32 Go DDR4 soudés avec ECC ; options mezzanine pour XMC, M.2, graphismes et stockage ; variantes air‑cooled et conduction‑cooled

Exemples d'applications

• Systèmes radar et sonar
• Imagerie et traitement du signal
• Radars embarqués pour avions de chasse et UAV
• Programmes long terme en environnements sévères

Architecture et I/O
Le VX3058 propose deux ports 10 GBASE‑KR et x8 voies PCIe Gen3 vers le backplane. Les architectures système peuvent intégrer un switch 10 GbE et un switch PCIe avec des plans de données single‑star. Kontron VxFabric™ étend TCP/IP sur PCIe pour augmenter la bande passante I/O et permettre des architectures multi‑CPU. Les I/O frontales et backplane comprennent USB 2.0/3.0, Ethernet Gigabit configurable, option HDMI via front‑I/O + M.2 mezzanine, interfaces série (RJ‑11), liaisons SATA 6 Gb/s, ainsi que lignes GPIO/UART multiples.

Programmes long terme
Kontron propose un programme Long Term Supply (LTS) et un Health Management optionnel pour faciliter la maintenance sur le terrain. La fiabilité silicium Intel est annoncée à 10 ans, rendant le VX3058 adapté aux programmes à longue durée de vie et critiques.

Caractéristiques techniques

• Processeur : Intel® Xeon® D-1500 Octa Core™, 1,6 / 1,7 GHz, TDP 35 W (8 cœurs, 16 threads)
• Cache : 12 MB
• Mémoire : Jusqu'à 32 Go DDR4 double canal 2133 MT/s, ECC, soudée
• I/O (résumé) : Front 1x USB2.0, HDMI front‑I/O optionnel (exclusif avec XMC), RJ‑11 série (2x EIA‑232 ou 1x EIA‑485), LED, RESET ; Backplane x8 PCIe Gen3 (configurable 1x8/2x4/4x2), 2x SATA 6 Gb/s (P1) + 2x SATA 6 Gb/s (P2), USB 2.0/3.0, deux 10GBASE‑KR (ou 1000BASE‑KX) sur P1, 1000BASE‑T supplémentaires sur P1/P2 (sélection avant/arrière), UART et signaux GPIO
• Slots d'extension : XMC
• Stockage : Emplacement M.2 (SSD boot, ex. 60 GB SATA)
• Refroidissement : VITA 47 air‑cooled (0°C à +55°C) et conduction‑cooled CC‑4 (-40°C à +85°C)
