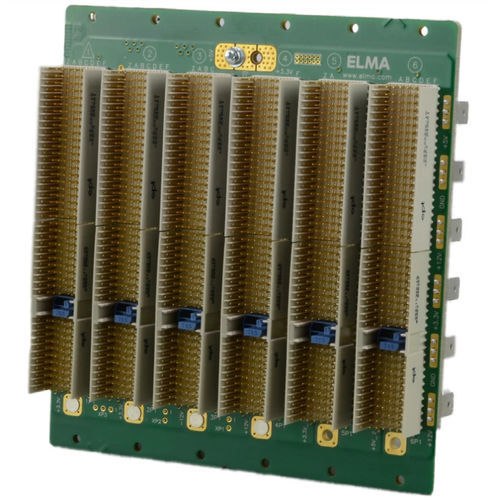

Fond de panier CompactPCI CP-BP-KIT

cPCIPICMG01-05 emplacements

Présentation
La série CP-BP-KIT propose des backplanes CompactPCI pour fonctionnement à 33 MHz avec 2 à 8 emplacements. Des versions 2 à 5 emplacements sont disponibles pour une fréquence de bus de 66 MHz. Le nombre d'emplacements peut être étendu à 10–21 via une option bridge. Des versions avec routage 32 bits (E/S arrière) et avec routage 64 bits sont disponibles. Le système prend en charge le hot-swap et la gestion système IPMI. Les backplanes CP-BP-KIT offrent d'excellentes propriétés EMI.

Alimentation et connectivité
Le kit inclut des cartes de connexion d'alimentation équipées de connecteurs Positronic P47 ou M24/8 et des modules d'interconnexion pour les backplanes. Cette solution apporte une flexibilité mécanique, élimine le câblage supplémentaire pour une installation facilitée et améliore la fiabilité à long terme.

Normes prises en charge

• PICMG 2.0 R3.0 CPCI Core Specification
• PICMG 2.1 R2.0 Hot Swap Specification
• PICMG 2.9 R1.0 System Management Specification (IPMI)

Caractéristiques techniques

• Série : CP-BP-KIT (kit backplane CompactPCI)
• Fréquence bus : 33 MHz (standard pour 2–8 emplacements); 66 MHz disponible pour variantes 2–5 emplacements
• Nombre d'emplacements : standard 2–8; extensible à 10–21 via option bridge
• Routage : versions 32 bits (E/S arrière) et 64 bits
• Gestion : hot-swap (PICMG 2.1) et IPMI (PICMG 2.9) pris en charge
• Connecteurs d'alimentation : Positronic P47 ou M24/8
• Contenu du kit : cartes de connexion d'alimentation et modules d'interconnexion (sans câblage supplémentaire)
• EMI : conçus pour de très bonnes performances EMI
