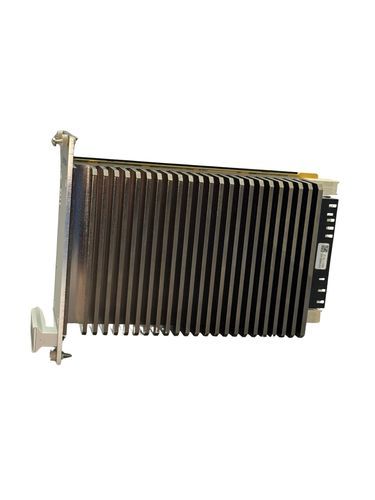

Alimentation électrique 3U VPX360

DC/DCà sorties multiplesSMPS

Présentation
Le Kontron VPX360 Air-cooled est une alimentation VPX commerciale conforme à ANSI/VITA 62.0, conçue pour l'intégration dans des systèmes VPX standard VITA 46.0. Il fournit jusqu'à 600 W dans un format compact 3U, en utilisant une technologie de conversion avancée pour une densité et une efficacité élevées.

Informations produit
Des versions distinctes prennent en charge des systèmes d'entrée nominale 28 V DC ou 48 V DC, avec une large plage de fonctionnement de 12 V DC à 68 V DC. Le VPX360 propose plusieurs tensions de sortie principales et auxiliaires, un séquencement d'alimentation programmable, des fonctions de protection complètes et une supervision embarquée via I²C, USB-C et IPMI en option. L'électronique est revêtue d'un coating conformal et l'appareil est conçu pour répondre aux standards VITA et aux exigences MIL pertinentes pour les plateformes embarquées et robustes. Les tests de conformité sont en attente lorsqu'indiqué dans la documentation préliminaire.

Points forts

• Jusqu'à 600 W de puissance de sortie
• Format compact 3U VPX, refroidi par air, pitch 10 HP
• Versions pour entrée nominale 28 V DC ou 48 V DC ; plage de fonctionnement 12–68 V DC
• I²C, USB-C et IPMI en option (VITA 46.11) pour supervision et contrôle
• Conception conforme ANSI/VITA 62.0 et VITA 46.0 ; ingénierie pour compatibilité MIL-STD

Données techniques (tableau)
Mécanique : Form factor : 3U VPX CC, refroidissement par air ; pitch : 10 HP / 2,0 in ; dimensions : 122,40 × 171,04 × 50,46 mm ; poids : 1,2 kg (2,6 lb). Tension d'entrée : Nominale 28 V DC ou 48 V DC selon version et keying ; plage de fonctionnement 12–68 V DC ; tension min d'enclenchement 12 V DC ; tension min d'arrêt 8 V DC ; tension continue maximale 68 V DC ; pic maximal ±250 V pour <1 ms. Puissance & efficacité : Jusqu'à 600 W de sortie ; protection contre inversion de polarité et surtension d'entrée ; comportement de redémarrage automatique en cas de surtension prolongée. Protections : Sur/sous-tension, surcourant, surtempérature, inversion de polarité et surtension d'entrée ; limitation de courant hardware ; seuil de protection thermique PCB interne 125 °C avec sorties désactivées au-delà ; isolation : 500 V entrée-sortie / entrée-masse boîtier / sortie-masse boîtier ; résistance masse-boîtier-à-terre de sécurité <10 mΩ (à confirmer). Gestion & contrôle : Supervision microprocesseur de l'état d'entrée, six tensions de sortie, courants et températures ; interfaces : bus I²C, USB-C pour communication/firmware, IPMI optionnel (VITA 46.11) ; signaux de contrôle/statut : ENABLE, INHIBIT, FAIL, SYSRESET, détection de tension, partage de courant et adressage géographique.

Caractéristiques techniques

• Modèle : VPX360 Air-cooled
• Marque : Kontron
• Puissance de sortie : Jusqu'à 600 W
• Form factor : 3U VPX CC, refroidi par air ; pitch : 10 HP / 2,0 in
• Dimensions : 122,40 × 171,04 × 50,46 mm
• Poids : 1,2 kg (2,6 lb)
• Tension d'entrée nominale : 28 V DC ou 48 V DC (selon version)
• Plage d'entrée : 12–68 V DC
• Enclenchement minimum : 12 V DC ; arrêt minimum : 8 V DC
• Pic maximal d'entrée : ±250 V pour <1 ms
• Multiples sorties principales et auxiliaires ; séquencement d'alimentation programmable
• Protections : surtension, sous-tension, surcourant, surtempérature, inversion de polarité, surtension d'entrée ; limitation de courant matérielle
• Protection thermique : seuil PCB interne 125 °C
• Isolation : 500 V entrée-sortie, entrée-boîtier, sortie-boîtier
• Interfaces de supervision & contrôle : I²C, USB-C, IPMI optionnel (VITA 46.11)
• Conçu pour : ANSI/VITA 62.0 et VITA 46.0 ; ingénierie pour MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810 (tests de conformité en attente là où indiqué)
