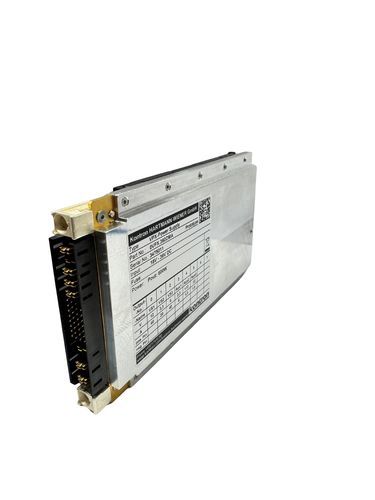

Alimentation électrique 3U VPX360 series

DC/DCréguléeà sorties multiples

Points forts

• Alimentation VPX OTS refroidie par conduction (conforme VITA 62.0)
• Format compact 3U x 5HP, compatible avec l'enveloppe VITA 46.0
• Fonctionne sur plateformes d'entrée 28V DC et 48V DC
• Puissance de sortie élevée et rendement optimisé grâce à une technologie de commutation de nouvelle génération
• Surveillance I²C (IPMI) et USB; conformité MIL-STD-461, MIL-STD-704, MIL-STD-1275

Informations produit
Les alimentations Kontron VPX360 sont des convertisseurs COTS refroidis par conduction, conçus selon la norme VITA 62.0 et compatibles avec les châssis VPX standard conformes à VITA 46.0. La série offre une augmentation de la puissance et du courant de sortie dans un encombrement compact 3U x 5HP grâce à une technologie de conversion de puissance de nouvelle génération. Un filtre d'entrée développé spécifiquement, associé à un étage booster et d'isolation, permet l'utilisation sur des systèmes 28V DC et 48V DC. Le VPX360 intègre la surveillance et le contrôle via I²C (IPMI) et Micro-USB. Toutes les interfaces mécaniques et électriques respectent la norme VITA 62.

Données techniques
Conformité : Conçu selon la spécification VITA 62. Conformité MIL-STD-461, MIL-STD-704, MIL-STD-1275 (à vérifier conformément à VITA 62, par. 3.2.1). Ruggedisation selon MIL-STD-810 avec revêtement conformal standard.
Puissance & rendement : Technologie de conversion de nouvelle génération. Puissance de sortie jusqu'à 600W avec haut rendement. Plage d'entrée large : 12 V DC … 68 V DC (nominal 28V et 48V). Protection contre inversion de polarité et surtension d'entrée.
Fonctions de protection : Protections contre surtension, sous-tension, surcourant et surtempérature contrôlées par détection de tension.
Gestion & contrôle : Microcontrôleur. Communication sur bus I²C pour la surveillance (état, tensions et courants d'entrée et des 6 sorties, températures). Micro-USB pour communication et mises à jour du firmware. Support IPMI selon VITA 46.11.
Conception & composants : Sans condensateurs électrolytiques liquides/ humides/ à aluminium.

Variantes

• VPX360 600W — non RoHS — Réf : VPXBL360-DMA21051 — Entrée : 28V DC — Sorties : VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A
• VPX360DMA1 — Conforme RoHS — Réf : VPXBR360-DMA21051 — Entrée : 48V DC — Sorties : VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A

Caractéristiques techniques

• Format : 3U x 5HP (compatible avec l'enveloppe VITA 46.0)
• Refroidissement : Refroidi par conduction (conforme VITA 62.0)
• Puissance maximale : Jusqu'à 600W
• Plage de tension d'entrée : 12 V DC … 68 V DC (nominal 28V et 48V)
• Rails de sortie : VS1 +12V — 40A; VS2 +3.3V — 20A; VS3 +5V — 40A; VAUX1 +12V — 1A; VAUX2 -12V — 1A; VAUX3 3.3V — 6A
• Protections : Surtension, sous-tension, surcourant, surtempérature, inversion de polarité, protection contre surtension d'entrée
• Surveillance & contrôle : Microcontrôlé, surveillance I²C (IPMI), Micro-USB pour communication et mises à jour firmware, IPMI selon VITA 46.11
• Conformité / Ruggedisation : VITA 62, MIL-STD-461, MIL-STD-704, MIL-STD-1275 (à tester selon VITA 62), ruggedisé selon MIL-STD-810
• Conception : Sans condensateurs électrolytiques liquides/ humides/ à aluminium
• Convient pour : Plateformes d'entrée 28V et 48V DC
