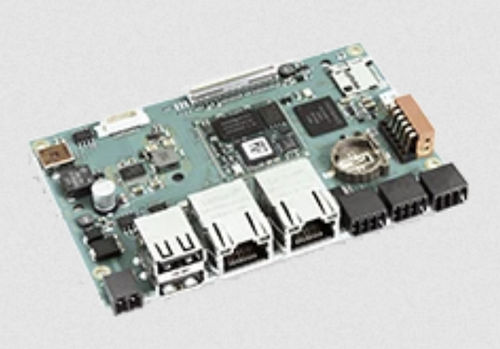

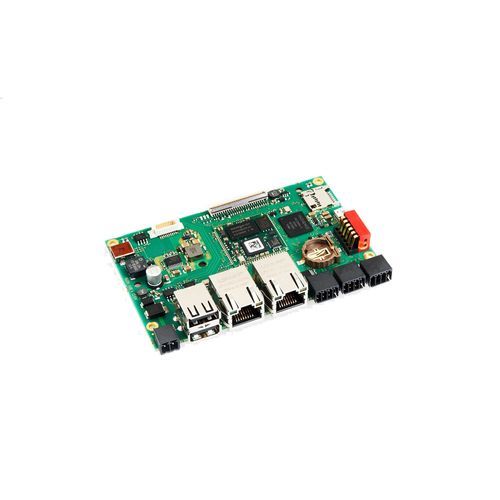

Ordinateur monocarte BTX BL i.MX6ULL/UL

i.MX 6NXP i.MX6carte micro SD

Informations produit
Le BL i.MX6ULL/UL de Kontron Electronics est une carte CPU modulaire destinée aux applications embarquées industrielles. Elle est fournie avec une image Embedded Linux préinstallée et une toolchain Linux librement disponible, permettant une mise en service rapide et un développement efficace. La famille conserve une conception matérielle cohérente tout en proposant plusieurs variantes de module processeur pour assurer la disponibilité à long terme.

Performances & architecture
La carte est proposée avec le NXP i.MX6ULL (1x Arm® Cortex®-A7 @800 MHz) ou l'i.MX6UL (1x Arm® Cortex®-A7 @528 MHz). Les configurations mémoire standard comprennent 512 Mo DDR3 RAM et 512 Mo NAND, avec des options eMMC de 4 Go à 64 Go et un emplacement microSD pour le stockage additionnel. Le design simplifie l'intégration DDR3 et prend en charge plusieurs bus périphériques pour réduire la complexité du développement.

Interfaces de communication
Le BL i.MX6ULL/UL offre des E/S industrielles et une prise en charge écran : interface LCD RGB, I²C et touch USB, Ethernet, ports USB Host et OTG, ports série (RS232/RS485), CAN 2.0B, E/S numériques et analogiques, ainsi que des connecteurs d'extension pour la personnalisation. Ces interfaces facilitent l'intégration dans des environnements systèmes variés.

Domaines d'application & avantages
Adapté aux passerelles IoT, aux contrôleurs Industrie 4.0, aux dispositifs médicaux et aux équipements de communication nécessitant des contrôleurs embarqués compacts et basse consommation. L'approche modulaire et les options mémoire évolutives réduisent la complexité de la nomenclature, raccourcissent les cycles de développement et facilitent la gestion des variantes produit. Embedded Linux et la toolchain fournie supportent un développement logiciel flexible et sans licences additionnelles.

Points forts

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 Mo RAM, 512 Mo NAND, eMMC jusqu'à 64 Go, emplacement microSD
• Interface LCD : RGB, I²C / touch USB

Données techniques

• CPU : UL : NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz ; ULL : NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM : 512 MByte (option : 256 MByte)
• NAND-Flash : 512 MByte (option : 256 MByte)
• NOR-FLASH : 1 MByte
• eMMC : 4 GByte (option : 8–64 GByte)
• microSD : 1x emplacement micro-SD
• NV Memory : 8 kByte nvSRAM
• Ethernet : 2x 10/100 Mbit/s
• USB : 2x USB 2.0 Host, 1x USB 2.0 OTG
• Serial : 1x RS232, 1x RS485
• CAN : 1x CAN 2.0B
• DIO/AIO : 2x DIO (24 V / jusqu'à 800 mA), 2x AIN (0..24 V)
• Affichage : RGB 24 bit jusqu'à 1366 x 768 @60fps
• Touch : I²C et USB
• Alimentation : 24 V DC ±20 %, consommation Linux <1.5 W
• Température de fonctionnement : 0 °C … +55 °C
• OS : Embedded Linux (Yocto)
• Format : 105.5 x 67 mm
• RTC : précision 5 ppm, tamponné par CR1220
• Debug : 1x console
• Connecteurs d'extension : 2x USB, 1x I²C (option : SPI au lieu de nvSRAM)
• Audio : 1x buzzer
• Sécurité (selon variante) : Secure Boot, RNG/TRNG, AES-128, accélérateurs cryptographiques, stockage sécurisé, debug sécurisé, OTP
