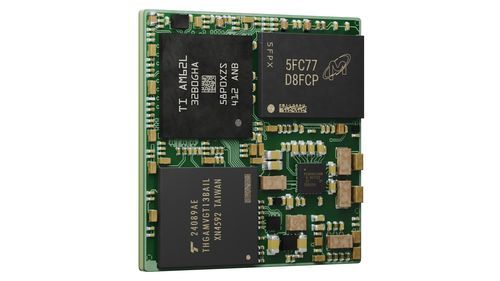

System-on-module taille-S OSM-S AM62L

Dual CoreARM® Cortex A53TI AM62x Sitara™

Présentation
L'OSM-S AM62L est un System-on-Module (SoM) conforme à la norme Open Standard Module™ (OSM). Il intègre un processeur TI AM62L Dual‑Core Arm® Cortex®‑A53 et prend en charge la mémoire LPDDR4 et des options eMMC dans un format compact 30 × 30 mm, ce qui facilite les conceptions embarquées avec assemblage et soudure automatisables.

Caractéristiques principales

• TI AM62L Dual‑Core Arm® Cortex®‑A53 @ 1,25 GHz
• Mémoire LPDDR4 : 512 Mo (option), 1 Go (standard), 2 Go (option)
• Flash eMMC : 4 Go (standard), jusqu'à 128 Go (option)
• Format compact OSM Size S : 30 × 30 mm
• Tension d'alimentation : 5 V, adapté aux systèmes sans ventilateur et en fonctionnement continu
• Conçu pour Embedded Linux (distribution Yocto)

Performance et architecture
Le processeur TI AM62L offre des performances déterministes adaptées aux tâches de contrôle et d'IHM tout en maintenant une faible consommation. Le routage prévoit LPDDR4 et multiplexage avancé des broches. Les fonctions de sécurité comprennent Secure Boot, un Trusted Execution Environment et des accélérations cryptographiques matérielles (AES, SHA2, DRBG, PKA). Le module est entièrement compatible avec la production automatisée (reflow, assemblage, tests).

Interfaces de communication

• 2× Ethernet Gigabit avec Time Sensitive Networking (TSN) et support IEEE 1588
• 2× CAN FD pour intégration fieldbus/automobile
• USB 2.0, UART, I²C, SPI
• GPIO, PWM, SAI, SDIO, ADC
• Interfaces d'affichage MIPI DSI et RGB, jusqu'à 1920 × 1080 @ 60 fps

Domaines d'application et avantages
L'OSM-S AM62L cible les IHM intégrées, l'automatisation du bâtiment et de la maison, la surveillance des patients, les infrastructures de recharge EV, les passerelles énergétiques, les imprimantes mobiles et industrielles, ainsi que l'automatisation industrielle. La norme OSM simplifie la conception de cartes porteuses, réduit l'effort d'intégration et raccourcit le time-to-market tout en assurant disponibilité long terme et efficacité énergétique.

Spécifications techniques

• Modèle : OSM-S AM62L
• Format : OSM Size S, 30 mm × 30 mm
• CPU : TI AM62L, Dual‑Core Arm® Cortex®‑A53 @ 1,25 GHz
• Mémoire (LPDDR4) : 512 Mo (opt.), 1 Go (std.), 2 Go (opt.)
• Flash (eMMC) : 4 Go (std.), option jusqu'à 128 Go
• EEPROM : 8 kByte
• Ethernet : 2× 1 Gbit/s avec TSN (IEEE 1588)
• Fieldbus / Automobile : 2× CAN FD
• Interfaces : USB 2.0, UART, I²C, SPI, GPIO, PWM, SAI, SDIO, ADC
• Affichage : MIPI DSI et RGB jusqu'à 1920 × 1080 @ 60 fps
• Système d'exploitation : Embedded Linux (distribution Yocto)
• Tension d'alimentation : 5 V
• Sécurité : Secure Boot, Trusted Execution Environment, accélération cryptographique (AES, SHA2, DRBG, PKA)
• Fabrication : Entièrement compatible production machine pour soudure, assemblage et tests
• Environnements cibles : Systèmes sans ventilateur, fonctionnement continu
