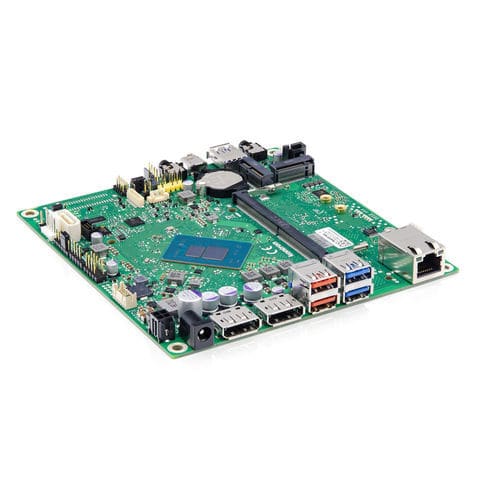

Carte mère Mini-STX K3921-H mSTX

Intel® Core™ i seriesIntel® Apollo LakeIntel® Core™ i3-N305

Aperçu produit
La carte mère mSTX à cycle de vie prolongé K3921-H prend en charge les processeurs Intel® Core™ i3 et la série Intel® N (Alder Lake N, Twin Lake) et intègre la puissante graphique Intel® UHD Gen12 (Intel® Xe). Elle dispose de deux DisplayPort 1.4, d'un DisplayPort via USB‑Type‑C frontal et d'un eDP V1.4b embarqué. La carte gère trois écrans indépendants jusqu'à 2×4K + 1×FHD et comprend un M.2 Key‑M (PCIe + SATA) ainsi qu'un emplacement M.2 pour modules WLAN/Bluetooth (PCIe/CNVi). L'USB‑C frontal prend en charge PowerDelivery Sink, USB 3.2 Gen1 et DisplayPort Alternate Mode (DPoC). Conçue pour des déploiements Thin Client et le châssis compact SMARTCASE™ S501, tous les composants sont qualifiés pour un fonctionnement 24/7.

Points clés

• Prise en charge des processeurs Intel® Twin Lake
• Support DDR5‑4800 SODIMM jusqu'à 32 Go
• Graphismes Intel® UHD Gen12 pilotés par Intel® Xe (24 EUs)
• Jusqu'à 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C (DPoC) + eDP intégré
• M.2 Key‑M (PCIe + SATA) et M.2 Key‑E pour WLAN/CNVi
• Conçue pour un fonctionnement sans ventilateur selon application

Avantages

• Continuité de cycle de vie et maintenance produit adaptée aux projets long terme
• Options d'E/S et d'extension complètes pour systèmes compacts
• Support technique et gestion des mises à jour par Kontron
• Réduction de l'effort d'intégration pour applications Thin Client et industrielles compactes

Caractéristiques techniques

• Processeur : Intel® Processors N‑series (variantes SoC : N100 / i3‑N305 / N355 / N150 selon SKU)
• Mémoire : 1x DDR5‑4800 SODIMM jusqu'à 32 Go, non‑ECC
• Graphique : Intel UHD Gen12 (Intel® Xe), 24 EUs
• Sorties vidéo : Jusqu'à 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C frontal (DPoC) + eDP V1.4b (jusqu'à 4K)
• Stockage/extension : 1x M.2 Key‑M (PCIe x1 Gen3 + SATA) pour NVMe/SATA SSD ; 1x M.2 Key‑E pour WLAN/CNVi/Bluetooth
• USB : Plusieurs ports USB 2.0 / USB 3.2 Gen1 / Gen2 ; USB‑C frontal avec PD Sink et DPoC
• Ethernet : Gigabit (Realtek RTL8111H)
• Audio : Codec HD Realtek ALC256
• SATA : 1x SATA III (6 Gbit/s)
• Alimentation : Options DC‑In externes/internes ; USB‑C PD Sink (jusqu'à 20V/100W)
• BIOS : AMI Aptio 5.x (UEFI)
• Format : Mini‑STX (140 × 148 mm)
• Conditions d'exploitation : 0 °C–50 °C ; 5%–85% HR
• Certifications : Prévue cTÜVus (IEC62368‑1), CE Classe B, UKCA, vérification FCC‑B
