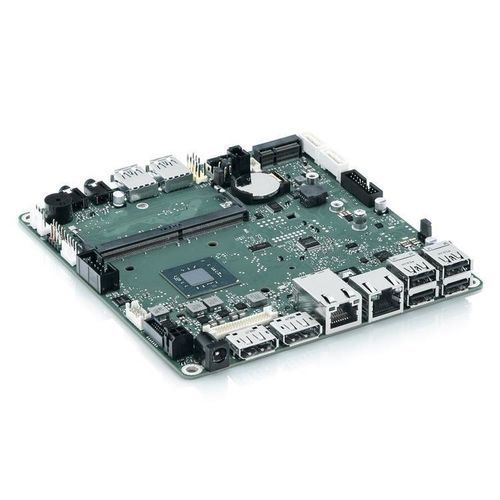

Carte mère mSTX D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

Présentation
La carte mère industrielle D3544‑S mSTX prend en charge les processeurs Intel® Celeron® J4005/J4105 et Intel® Pentium® Silver J5005. Au format Mini‑STX, elle offre des performances graphiques intégrées avec deux sorties DisplayPort pouvant piloter des écrans jusqu'à 4K. Conçue pour un fonctionnement 24/7, elle dispose d'une plage de température étendue de 0°C à 60°C et est optimisée pour des applications basse consommation et sans ventilateur. Elle intègre des emplacements M.2 pour SSD et WLAN, un watchdog matériel, GPIO et une entrée DC WideRange pour une intégration d'alimentation flexible.

Points clés

• Double DisplayPort V1.2a, prise en charge LVDS et eDP
• Emplacements M.2 SSD et M.2 WLAN intégrés
• Watchdog matériel et GPIO
• Alimentation WideRange DC (8V–24V)
• Conçue pour un fonctionnement sans ventilateur / refroidissement passif

Avantages

• Disponibilité à long terme et gestion du cycle de vie pour les déploiements industriels
• Format Mini‑STX compact pour systèmes à encombrement réduit
• Extension flexible (stockage et sans fil) via les sockets M.2 intégrés
• Fonctionnement fiable en plage de température étendue pour usage continu
• Coût total de possession réduit grâce à l'efficacité énergétique et aux fonctionnalités intégrées

Données techniques (résumé)
Processeur : Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
Chipset : SoC
Mémoire : 1x DDR4 2400 SO‑DIMM, jusqu'à 16 Go
Graphismes : Intel® UHD Graphics 600/605 intégré
Affichage : 2x DisplayPort V1.2a (jusqu'à 4K)

Caractéristiques techniques

• Format : Mini‑STX (mSTX, 140 x 148 mm)
• Processeurs pris en charge : Intel® Celeron® J4005, J4105 ; Intel® Pentium® Silver J5005
• Type de chipset : SoC (System on Chip)
• Mémoire : 1x DDR4 SO‑DIMM 2400, jusqu'à 16 Go
• Contrôleur graphique : Intel® UHD Graphics 600/605 intégré
• Interfaces d'affichage : 2x DP V1.2a ; LVDS et eDP pris en charge
• Extension stockage : socket M.2 Key B (2242/2260/2280), PCIe/SATA
• Extension sans fil : M.2 Key E (2230) pour WLAN
• Interfaces : GPIO (en‑tête 8 bits), watchdog matériel
• Alimentation : WideRange DC 8V–24V (DC‑In externe/interne)
• Refroidissement : Conçue pour fonctionnement sans ventilateur / refroidissement passif
• Conditions d'exploitation : 0°C à 60°C, 5%–85% HR
• Disponibilité : Conçue pour fonctionnement 24/7
• Variantes : D3544‑S1 (J4005 dual‑core), D3544‑S2 (J4105 quad‑core), D3544‑S3 (J5005 quad‑core)
• BIOS : AMI Aptio 5.x (UEFI)
• Systèmes d'exploitation : Windows 10, Linux‑64
• Certifications : cTÜVus (IEC62368‑1) sur demande, CE Classe B, FCC‑B vérifié
