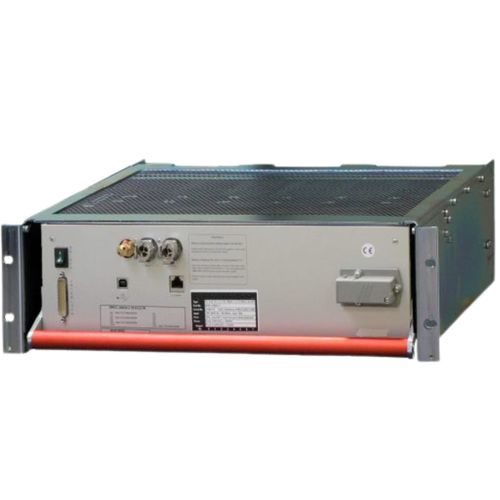

Alimentation électrique 3U MARATON Moderate HE

DCréguléeà sorties multiples

Aperçu
Le MARATON Moderate HE est une alimentation basse tension 12 canaux, tolérante aux radiations et aux champs magnétiques, développée pour le LHC du CERN.

Informations produit
Il intègre une supervision avancée via bus CAN, une architecture hautement modulaire et un fonctionnement fiable en environnements hostiles.

Application et conception
Conçu pour des environnements à radiation modérée, le système MARATON assure la fiabilité grâce à des composants blindés, au refroidissement par eau et à un contrôle redondant. Le format à modules enfichables facilite la maintenance et la montée en puissance, adapté aux installations de recherche et industrielles exigeantes.

Points forts

• Jusqu'à 12 canaux DC basse tension indépendants
• Puissance de sortie jusqu'à 3,6 kW (refroidissement par eau)
• Tolérance aux champs magnétiques jusqu'à 1200 G
• Résistance aux radiations jusqu'à 30 Gy
• Interface bus CAN pour supervision et contrôle

Données techniques
Conformité : CE EN 60950, EN 50081-1, EN 50082-1/2, UL 1950. Conforme aux exigences de sécurité et CEM pour environnements industriels.
Puissance et rendement : Jusqu'à 3 kW de sortie totale (refroidissement air), 3,6 kW (refroidissement eau). Rendements des modules d'environ 65% (basse tension) jusqu'à ~90% (>48 V).
Protections : Protections programmables contre surcourant, surtension, sous-tension et surtempérature. Coupure rapide configurable par canal, groupe ou système.
Contrôle et supervision : Microprocesseur embarqué complet. Niveaux de coupure, pentes et seuils programmables. Interface bus CAN pour contrôle à distance (Ethernet/USB en option).
Conception et composants : Système modulaire 19 pouces : baie 3U avec modules enfichables. Jusqu'à 12 canaux DC flottants indépendants. Versions refroidies par eau ou par air avec modules interchangeables.

Caractéristiques techniques

• Canaux : Jusqu'à 12 canaux DC basse tension indépendants
• Puissance de sortie : Jusqu'à 3 kW (refroidissement air) ; jusqu'à 3,6 kW (refroidissement eau)
• Tolérance aux champs magnétiques : Jusqu'à 1200 G
• Résistance aux radiations : Jusqu'à 30 Gy
• Interface : Bus CAN pour supervision et contrôle (Ethernet/USB en option)
• Fonctions de protection : Surcourant, surtension, sous-tension, surtempérature programmables ; réponse de coupure configurable par canal/groupe/système
• Contrôle : Microprocesseur embarqué avec niveaux de coupure, pentes et seuils programmables
• Rendement : Rendements modulaires d'environ 65% (basse tension) jusqu'à ~90% (>48 V)
• Conception mécanique : Baie modulaire 19 pouces 3U avec modules enfichables ; modules air ou eau interchangeables
• Maintenabilité : Architecture à modules enfichables pour une maintenance et une montée en puissance facilitées
