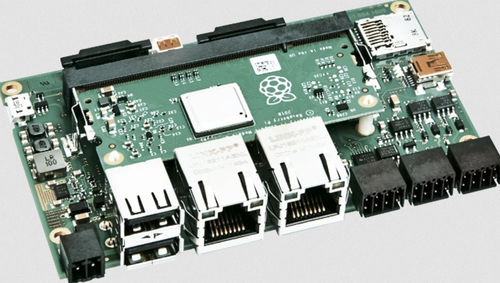

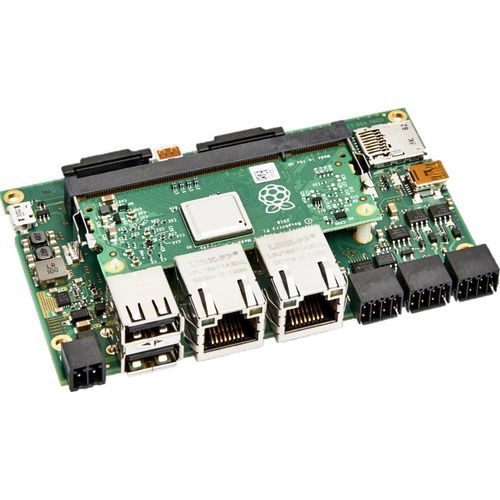

Ordinateur monocarte BTX BL Pi-Tron CM3+

Arm® Cortex®-A53 Quad-corecarte micro SDLinux

Présentation
Le BL Pi-Tron CM3+ de Kontron Electronics est une carte mère industrielle basée sur le Compute Module CM3+ de Raspberry Pi, conçue pour une intégration aisée avec CODESYS (IEC 61131-3). Ses interfaces ouvertes et ses fonctions de sécurité modernes permettent un échange de données sécurisé dans des architectures IIoT et Industrie 4.0, avec une maintenance facilitée grâce au support de la communauté Raspberry Pi.

Performance & Architecture
Équipée d'un Broadcom BCM2837B0 (4x ARM® Cortex®-A53 @ 1,2 GHz), la carte offre 1 Go de RAM LPDDR2, jusqu'à 32 Go eMMC en option, 2 kB de FRAM et un moteur vidéo 3D. L'architecture modulaire facilite la montée en production du prototype vers la série et permet l'intégration de modules I/O multifonctions pour des applications d'automatisation complexes.

Interfaces de communication
Un ensemble complet d'interfaces industrielles permet l'utilisation en passerelle, en enregistreur de données ou en contrôleur HMI. Connexions disponibles : Ethernet, USB, bus série multiples, CAN et GPIO étendu avec prise en charge UART, I2C, SPI et PWM. Les signaux robustes et les E/S isolées garantissent un fonctionnement fiable en environnement industriel.

Domaines d'application & Avantages
Le BL Pi-Tron CM3+ convient aux interfaces homme‑machine (HMI), à la communication industrielle, aux applications M2M, à l'automatisation du bâtiment et du domicile, aux terminaux POS, à l'infotainment et aux systèmes embarqués mobiles. Le prototypage rapide, la compatibilité open-source et le support CODESYS réduisent les délais de développement et facilitent des mises en production économiques. Des adaptations sur mesure sont possibles pour optimiser l'encombrement et les coûts de série.

Points forts

• Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @ 1,2 GHz
• 1 Go LPDDR2
• Jusqu'à 32 Go eMMC (optionnel)
• FRAM 2 kB (16 kbit)
• Moteur vidéo 3D intégré
• Intégration CODESYS pour le développement d'automates (IEC 61131-3)
• Interfaces ouvertes et fonctionnalités de sécurité modernes pour IIoT

Données techniques
CPU : Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1,2 GHz, 3D Video Engine
RAM LPDDR2 : 1 Go
eMMC : jusqu'à 32 Go en option ; variante Lite 8 Go (les versions avec eMMC n'incluent pas de slot microSD)
SD CARD : Compute Module CM3+ Lite — 1x emplacement microSD pour le système d'exploitation
FRAM : 2 kB
Ethernet : 2x 10/100 Mbit/s
USB : 2x USB 2.0 Host
E/S : 28x GPIO ; jusqu'à 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4 bits)
DIO : 4x (24 V / jusqu'à 800 mA)
Série : 1x RS232, 1x RS485
CAN : 1x CAN 2.0B
Affichage : 1x DSI 2-lane ; 1x Micro-HDMI 1.3a (jusqu'à 1080p @30fps)
Touch : I²C
Caméra : 1x CSI 2-lane (MIPI)
Alimentation : 24 V DC ±20 %
Consommation : 3,4 W … 9,6 W (sans périphériques)
Température fonctionnement : 0 °C … +55 °C (sans condensation)
OS : Raspbian Linux (non fourni)
Format : 105,5 x 67 mm
RTC : sur la carte mère (CR1220)
Debug : 1x console
Extension : entête GPIO Raspberry Pi 40 broches

Caractéristiques / Spécifications techniques

• Modèle : BL Pi-Tron CM3+
• CPU : Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @1,2 GHz avec 3D Video Engine
• Mémoire : 1 Go LPDDR2
• eMMC : jusqu'à 32 Go en option ; Lite 8 Go
• Support SD : Compute Module CM3+ Lite avec 1x microSD pour OS
• FRAM : 2 kB (16 kbit)
• Écosystème : support par la communauté Raspberry Pi ; compatible Raspbian
• Développement : optimisé pour CODESYS (IEC 61131-3)
• Applications : HMI, communication industrielle, M2M, automatisation, POS, infotainment, systèmes mobiles
• Prêt pour l'industrie : interfaces ouvertes, sécurité, connectivité robuste
• Mécanique / thermique : conception industrielle avec refroidissement intégré et boîtier renforcé
