Rectifieuse cylindrique

cylindrique extérieurecylindrique intérieurepour pièces à usiner

Présentation

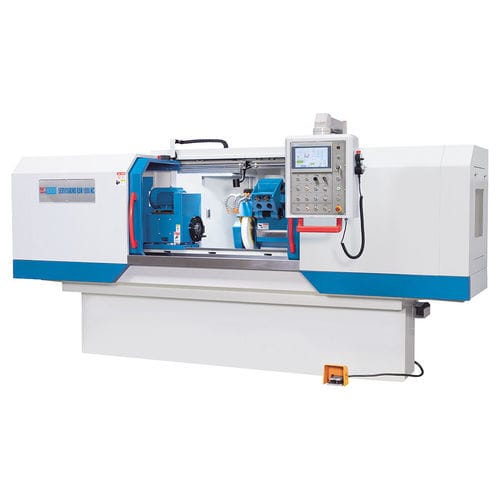

La Servogrind® RSM 600 NC est une rectifieuse cylindrique de précision conçue pour les pièces longues et lourdes et les petites séries. Des servomoteurs remplacent l’unité hydraulique sur les deux axes pour améliorer la dynamique, la précision et l’efficacité. Dispositif de rectification intérieure pivotant pour plus de polyvalence. Banc massif, guides rectifiés et entraînements puissants garantissent rigidité et répétabilité. La commande NC à écran tactile permet de sélectionner des cycles sans compétences en programmation.

Points forts

• Commande NC avec écran tactile et cycles dédiés
• Rectification extérieure et intérieure
• Axes servis par servomoteurs (sans hydraulique)
• Table pivotante et broche de travail pivotante
• Large gamme d’accessoires de série

Banc machine

• Banc massif conçu pour l’usinage précis de pièces grandes et lourdes
• Table pivotante sur guides prismatiques larges rectifiés pour un excellent amortissement des vibrations
• Répartition du poids table/πèce optimisée pour minimiser le moment de basculement
• Contre-poupée robuste pour serrage précis entre pointes

Avance

• Technique d’avance servo-conventionnelle pour une avance régulière et sans vibration
• Servoentraînements haut de gamme offrant précision et dynamique comparables aux CNC
• Réglages d’avance précis et reproductibles avec butées électroniques
• Vis à billes préchargées pour réduire frottements et jeu
• Faible échauffement pour des conditions stables en continu
• Entraînements, broches et systèmes de mesure protégés pour entretien réduit

Poupée de rectification

• Guidages linéaires de qualité supérieure pour grande précision de positionnement
• Broche de rectification fortement supportée pour précision et qualité de surface en ébauche/finition
• Dispositif de rectification intérieure pivotant entraîné par moteur séparé

Poupée porte-meule / broche de travail

• Poupée de travail pivotante ; vitesse de broche réglable en continu
• Mandrin 3 mors Ø 200 mm de série avec bonne concentricité

Equipement et maintenance

• Zone de travail entièrement carénée avec grandes portes pour accès et chargement
• Commandes centralisées et paramètres affichés sur écran tactile
• Éclairage LED pour visibilité et sécurité
• Système de graissage centralisé automatique
• Manivelle électronique mobile pour réglages rapides
• Lunette fournie ; circuit de refroidissement, dresseur, équilibreuse et outils inclus

Commande CN

• Commande de positionnement CN combinant ébauche, finition et dégrossissage en un cycle
• Ciclos programmables via écran tactile sans connaissances de programmation
• IHM conviviale avec menus pour rectification longitudinale et transversale
• Graphiques détaillés pour aider la saisie et suivre l’état d’usinage

Caractéristiques techniques

• Modèle: Servogrind® RSM 600 NC
• Hauteur de pointe: 180 mm
• Diamètre de rectification: 8 mm - 320 mm
• Avec lunette fixe: 15 mm - 150 mm
• Longueur de rectification: 600 mm
• Diam. int. rectif. (avec lunette): 35 mm - 100 mm
• Diam. int. rectif. (sans lunette): 30 mm - 100 mm
• Profondeur rectif. intérieure: 125 mm
• Poids usinable entre pointes (max.): 100 kg
• Angle de table: -2° / +9°
• Vitesses périphériques: 45 m/s
• Course de la tête de rectification: 195 mm
• Angle de pivot broche de travail: 90°
• Cône broche: 4 MT
• Diamètre mandrin: 200 mm
• Vitesse broche travail: 25 1/min - 500 1/min
• Vitesse broche rectif.: 2.140 1/min
• Angle poupée porte-meule (g+d): 10°
• Vitesse broche rectif. int.: 10.000 1/min
• Course contre-poupée: 30 mm
• Puissance broche rectif.: 4 kW
• Puissance rectif. int.: 1,1 kW
• Puissance broche / pompe: 0,75 / 0,13 kW
• Meule: 400 mm x 50 mm x 203 mm
• Meule int. (max.): 40 mm x 25 mm x 13 mm
• Dimensions (L x l x h): 3,03 m x 2,3 m x 2 m
• Poids: 2.800 kg
