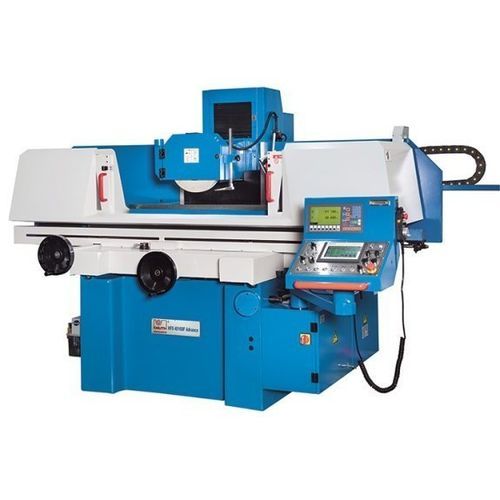

Rectifieuse plane HFS 40100 F Advance

pour pièces à usineravec bridage magnétiqueconventionnelle

Description
La série HFS F Advance est la dernière évolution des rectifieuses de surface de KNUTH. Fournies en solution clé en main avec un équipement de série étendu et des fonctions automatisées basées sur la technologie Siemens, ces machines conviennent aux utilisateurs recherchant plus de possibilités que la rectification conventionnelle sans recourir à une commande CNC complète.

Points forts

• Plaque de serrage magnétique avec fonction de démagnétisation intégrée
• Axe vertical avec vis à billes et servomoteur pour un positionnement précis
• Programmation simplifiée en mode automatique via API Siemens et écran tactile
• Large package d'équipement de série

Détails du produit

• Bâti en fonte offrant rigidité, résistance à la torsion et stabilité d'usinage
• Lubrification centralisée des guidages pour un fonctionnement fiable et continu
• Zone de travail protégée par une enceinte facilement accessible pour chargement et maintenance
• Pompe de refroidissement puissante combinée à une aspiration pour évacuer poussières et aérosols

Broche de rectification

• Broche de grand diamètre, équilibrée dynamiquement, complètement étanche et lubrifiée pour la durée de vie
• Paliers de précision précontraints pour performances de rectification durables

Programmation

• Vis à billes précontraint et servomoteur puissant sur l'axe Y pour forte répétabilité
• Manivelle électronique pour les réglages et les déplacements manuels de la broche
• Mode automatique : paramètres d'ébauche/finition définis par l'utilisateur, nombre de courses d'étincelage et retour automatique au zéro

Hydraulique

• Fonctionnement silencieux et faible échauffement pour des résultats stables en production continue
• Mouvement longitudinal de la table actionné hydrauliquement, à variation continue avec inversion douce
• Groupe hydraulique externe avec refroidisseur d'huile pour stabilité thermique

Table magnétique

• Grande plaque magnétique de série pour serrage sans déformation
• Unité de commande intégrée dans l'armoire électrique pour serrage et démagnétisation rapides

Tableaux techniques (extrait)
Zone de travail
Poids max. de pièce: 600 kg
Distance broche - table: 580 mm
Dimensions table: 1.020 mm x 406 mm
Dimensions plaque magnétique: 1.000 mm x 400 mm
Graduation anneau axe Y: 0,005 mm
Graduation anneau axe Z: 0,02 mm
Mise à l'équerre auto. axe Z: 0,1 mm - 8 mm
Vitesse (broche): 1.450 1/min
Positionnement vertical automatique: 0,005 mm - 0,05 mm

Courses
Course axe X: 1.130 mm
Course axe Y: 450 mm

Avances
Avance X hydraulique: 7 m/min - 23 m/min
Avance rapide Y: 480 mm/min
Avance rapide Z: 990 mm/min

Puissances
Puissance moteur principal: 4 kW
Puissance pompe hydraulique: 2,2 kW
Puissance moteur axe Y: 0,5 kW

Dimensions et poids
Dimensions meule: 350 mm x 40 mm x 127 mm
Dimensions (L x l x h): 4,4 m x 2,4 m x 1,9 m
Poids: 3.700 kg

Equipement de série (extraits)

• Affichage de position 2 axes
• Manivelle électronique
• Meule, bride et dresseur
• Graissage centralisé automatique
• Capotage de la zone de travail
• Système de refroidissement et aspiration
• Dispositif d'équilibrage et arbre d'équilibrage
• Lampe LED
• Table magnétique avec démagnétisation
• Commande Siemens PLC avec écran tactile

Caractéristiques / spécifications techniques

• Modèle : HFS 40100 F Advance
• Poids max. de pièce : 600 kg
• Dimensions table : 1.020 x 406 mm
• Dimensions plaque magnétique : 1.000 x 400 mm
• Course X : 1.130 mm
• Course Y : 450 mm
• Vitesse broche : 1.450 1/min
• Dimensions meule : 350 x 40 x 127 mm
• Puissance entraînement principal : 4 kW
• Pompe hydraulique : 2,2 kW
