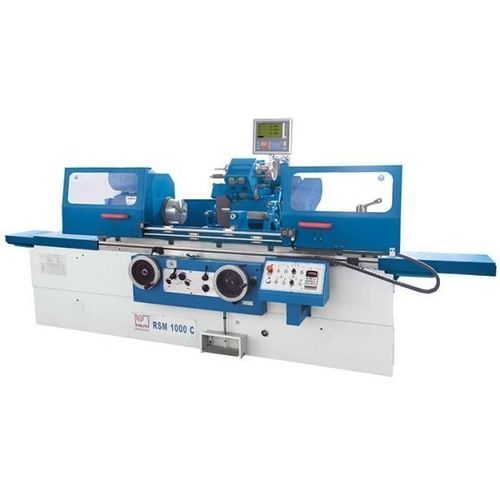

Rectifieuse cylindrique RSM 1000 C

cylindrique extérieurecylindrique intérieurepour pièce de grande dimension

Aperçu
La série RSM C regroupe des rectifieuses cylindriques de précision conçues pour des pièces longues et lourdes. Adaptée à l'usinage de pièces unitaires et aux petites séries, la machine intègre un dispositif de rectification intérieure et présente une conception classique avec un grand banc, des guides rectifiés et des entraînements puissants pour la broche de travail, la broche de rectification et l'unité hydraulique.

Points forts

• Rectification cylindrique extérieure et intérieure
• Broche à roulements hydrostatiques pour une qualité de surface élevée
• Bâti lourd pour pièces de grandes dimensions
• Poupée orientable pour la rectification conique des pièces courtes
• Déplacement rapide intégré sur l'axe X avec retour manuel
• Gamme complète d'accessoires de série

Détails produit

• Grand banc en version lourde : capacité pour pièces jusqu'à 2 000 mm de longueur (selon variantes) et diamètres jusqu'à 320 mm
• Guides larges et rectifiés garantissant précision sur toute la longueur et forte capacité de charge
• Table de grandes dimensions pivotant dans deux directions ; déplacement via manivelle ou par avance hydraulique linéaire
• Robuste valve d'avance assurant un contrôle micrométrique précis sur l'axe Z avec temps de maintien réglable par l'opérateur
• Avance automatique en deux étapes, limitée par butée réglable
• Broche de rectification à roulements hydrostatiques pour précision maximale, qualité de surface et longévité
• Moteur de broche conçu pour le fonctionnement continu
• Tête porte-meule orientable ±30° ; poupée porte-pièce orientable jusqu'à 45°
• Dispositif de rectification intérieure inclus
• Déplacement rapide intégré sur l'axe X avec retour manuel

Équipement de série

• Afficheur de position 3 axes X.Pos 3.2 (nouvelle génération avec fonctions de tournage intégrées)
• Dispositif de rectification intérieure
• Lunette ouverte
• Lunette fermée
• Mandrin 3 mors Ø 200 mm
• Système de refroidissement
• Dresse-meule
• Station d'équilibrage
• Mandrin d'équilibrage
• Flasque de meule
• Pointe de centrage
• Protection anti-projections avant et arrière
• Entraîneurs
• Outillage
• Mode d'emploi
• Certificat d'essai

Caractéristiques techniques

• Marque : KNUTH
• Hauteur entre pointes : 180 mm
• Diamètre de rectification : 8 mm - 320 mm
• Avec lunette fixe : 60 mm
• Longueur de rectification : 1 000 mm
• Diamètre int. rectif. avec lunette : 35 mm - 100 mm
• Diamètre int. rectif. sans lunette : 30 mm - 100 mm
• Profondeur de rectif. intérieure : 125 mm
• Poids pièce entre pointes (max.) : 150 kg
• Positionnement meule (min.) : 0,0025 mm
• Diamètre mandrin : 200 mm
• Plage d'inclinaison table (max.) : -3° / +7°
• Vitesses périphériques : 35 m/s
• Vitesse broche travail : 50 Hz : 25-220 1/min
• Course tête de rectif. : 250 mm
• Avance table, variable : 0,1 m/min - 4 m/min
• Avance par tour de manivelle axe X : 2 mm
• Avance par division axe X : 0,0025 mm
• Plage d'orientation poupée porte-pièce : 0° - 45°
• Conicité broche travail : 4 MT
• Vitesse broche porte-meule : 1.670 1/min
• Plage d'orientation tête porte-meule : ±30°
• Vitesse broche rectif. interne : 10.000 1/min
• Course contre-poupée : 25 mm
• Puissances : broche rectif. 5,5 kW / pompe hydraulique 0,75 kW ; rectif. int. 1,1 kW ; broche travail 1,5 kW / pompe refroidissement 0,125 kW
• Dimensions meule : 400 mm x 50 mm x 203 mm
• Dim. meule int. (max.) : 50 mm x 40 mm x 16 mm
• Dim. meule int. (min.) : 45 mm x 35 mm x 10 mm
• Dimensions (L x l x H) : 3,61 m x 1,81 m x 1,52 m
• Poids machine : 3.700 kg
