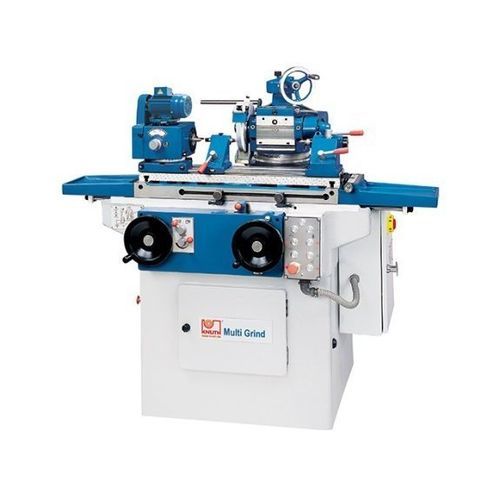

Rectifieuse cylindrique extérieure Multi Grind

cylindrique intérieureplaned'outil

Description
La Multi-Grind regroupe la rectification cylindrique extérieure et intérieure, la rectification plane et l’affûtage d’outils dans une seule machine d’atelier. Elle accepte le serrage unilatéral ou l’appui entre pointes, permet le montage d’un dispositif de rectification intérieur sur la poupée et réalise des travaux légers de rectification de surface ainsi que l’affûtage de fraises, alésoirs et outils à tronçonner.

Points forts

• Rectification extérieure et intérieure
• Rectification plane
• Affûtage d’outils
• Avance de table hydraulique avec assistance hydraulique manuelle
• Possibilité de monter simultanément deux meules; large gamme d’accessoires

Zone de travail
Diamètre de rectification : 200 mm
Longueur de pièce max. : 500 mm
Rectification extérieure optimale : Ø 5–50 x 400 mm
Rectification intérieure optimale : Ø 10–50 x 75 mm
Zone d’affûtage : 200 mm x 500 mm
Rectification plane (L x l) : 200 mm x 50 mm
Poids max. de pièce : 10 kg
Plage de pivotement de table : +45° / -30°

Courses
Course axe Z : 480 mm

Avances
Avance par tour volant X (fin) : 1 mm
Avance par tour volant X (grossier) : 4 mm
Division échelle X (fin) : 0,005 mm
Division échelle X (grossier) : 0,02 mm
Graduation réglage hauteur : 0,01 mm
Vitesse d’avance longitudinale (hydraulique) : 0,1 m/min – 6 m/min
Manuel avec assistance hydraulique : jusqu’à 7 m/min

Poupée
Plage d’inclinaison poupée : ± 90°
Vitesse broche de travail : 110 – 300 min-1 (3 vitesses)
Cône broche : 2 MT
Diamètre mandrin : 100 mm

Poupée porte-meule
Vitesse broche porte-meule : 2 500 min-1
Vitesse broche rectif. interne : 13 500 min-1
Plage d’inclinaison porte-meule : ± 90°
Déplacement vertical / transversal : 200 mm

Contre-poupée
Réglage hauteur par tour volant : 2 mm
Cône contre-poupée : 2 MT
Course du nez : 14 mm

Puissance d'entraînement
Puissance totale : 2,525 kW
Moteur principal : 1,1 kW

Dimensions et poids
Dimensions meule : 200 x 20 x 75 mm
Meule interne min / max : 10 x 10 x 3 mm / 25 x 20 x 6 mm
Dimensions (L x l x H) : 1,52 m x 1,35 m x 1,4 m
Poids net : 1 300 kg

Informations complémentaires
La Multi-Grind vise la flexibilité en atelier en réduisant les réglages entre opérations. Les caractéristiques fonctionnelles comprennent une liaison trois points de la broche de meule pour réduire l’influence thermique, avance longitudinale hydraulique avec inversion automatique, possibilité de monter deux meules simultanément, lubrification centralisée et bâti en fonte pour limiter les vibrations.

• Liaison trois points de la broche pour stabilité thermique et qualité de rugosité constante
• Avance longitudinale hydraulique avec inversion automatique et assistance manuelle hydraulique
• Poupée porte-meule avec déplacement transversal/vertical et rotation pour réglages multi-angle
• Armoire électrique accessible et vaste choix d’accessoires (refroidissement, aspiration, mandrins, unité d’usinage interne)

Caractéristiques / spécifications techniques

• Diamètre de rectification : 200 mm
• Longueur pièce max. : 500 mm
• Rectification extérieure : Ø 5–50 x 400 mm
• Rectification intérieure optimale : Ø 10–50 x 75 mm
• Zone d’affûtage : 200 x 500 mm
• Poids max. pièce : 10 kg
• Course Z : 480 mm
• Broche porte-meule : 2 500 min-1; interne : 13 500 min-1
• Broche de travail : 110 / 200 / 300 min-1
• Meule : 200 x 20 x 75 mm
• Dimensions machine : 1,52 x 1,35 x 1,4 m; poids : 1 300 kg
