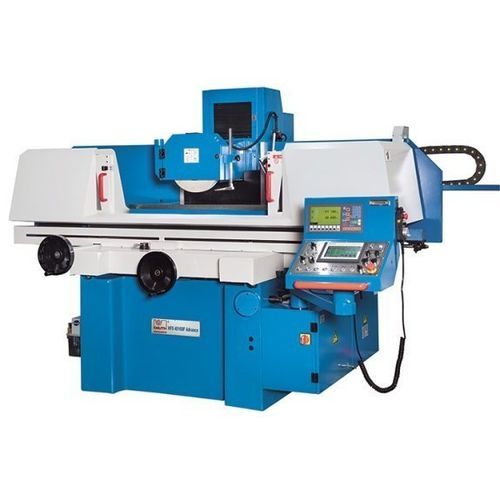

Rectifieuse plane HFS 4080 F Advance

pour pièces à usineravec bridage magnétiqueconventionnelle

Présentation
La série HFS F Advance de KNUTH est une gamme de rectifieuses planes conventionnelles qui associe un bâti en fonte grise à une commande Siemens afin d'offrir des fonctions d'exploitation automatisées sans la complexité d'un CNC complet. Destinée aux ateliers nécessitant des capacités de rectification conventionnelle avancées.

Points forts

• Plaque de serrage magnétique avec fonction de démagnétisation intégrée
• Axe vertical avec vis à billes et servomoteur pour un positionnement précis
• API Siemens avec écran tactile et programmation simple en mode automatique
• Équipement de série complet (plaque magnétique, graissage central automatique, dispositif de refroidissement et d'aspiration, dresse-meule, outillage d'équilibrage, lampe LED, manuel opérateur)

Description détaillée

• Bâti : Construction en fonte grise apportant rigidité et résistance en torsion
• Graissage : Lubrification centrale automatique pour tous les guidages
• Zone de travail : Enceinte facilement accessible pour contenir liquide de coupe et résidus de meulage
• Refroidissement / Aspiration : Pompe de refroidissement puissante combinée à une extraction sous vide pour évacuer poussières et aérosols
• Broche de meulage : Broche large, équilibrée dynamiquement, entièrement étanche, lubrifiée en permanence avec paliers de précision précontraints
• Programmation : Vis à billes préchargée et servomoteur sur l'axe Y ; volant électronique pour les réglages manuels ; mode automatique gère ébauche/finition, courses d’étincelage et retour au zéro
• Hydraulique : Déplacement longitudinal de la table commandé hydrauliquement avec inversion douce ; groupe hydraulique externe avec refroidisseur d'huile pour stabilité thermique
• Table magnétique : Grande plaque magnétique à pôles fins avec commande intégrée pour serrage et démagnétisation rapides

Caractéristiques / spécifications techniques

• Poids max. de pièce : 500 kg
• Dimensions table : 813 mm x 406 mm
• Distance nez broche - table : 580 mm
• Dimensions plaque magnétique : 800 mm x 400 mm
• Graduation anneau axe Y : 0,005 mm
• Graduation anneau axe Z : 0,02 mm
• Mise à l'équerre automatique axe Z : 0,1 mm - 8 mm
• Vitesse broche : 1.450 1/min
• Positionnement vertical automatique : 0,005 mm - 0,05 mm
• Course X : 910 mm
• Course Y : 450 mm
• Avance X hydraulique : 7 - 23 m/min
• Avance rapide Y : 480 mm/min
• Avance rapide Z : 990 mm/min
• Puissance moteur principal : 4 kW
• Dimensions meule : 350 x 40 x 127 mm
• Dimensions machine (L x l x h) : 3,6 m x 2,4 m x 1,9 m
• Poids machine : 3.400 kg

Equipement de série

• Plaque de serrage magnétique (avec démagnétisation)
• Graissage central automatique
• Capotage / protection de la zone de travail
• Dispositif de refroidissement et d'aspiration
• Dresse-meule et poste d'équilibrage
• Lampe de travail LED
• Commande Siemens PLC avec écran tactile (mode automatique)
• Manuel opérateur et outillage de service

Remarques
Machine fournie avec un équipement de base complet ; des options sont disponibles pour l'adapter aux besoins spécifiques de production.
