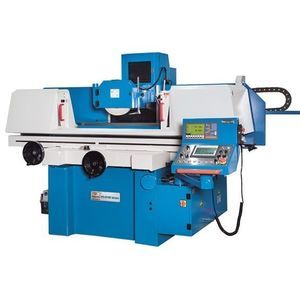

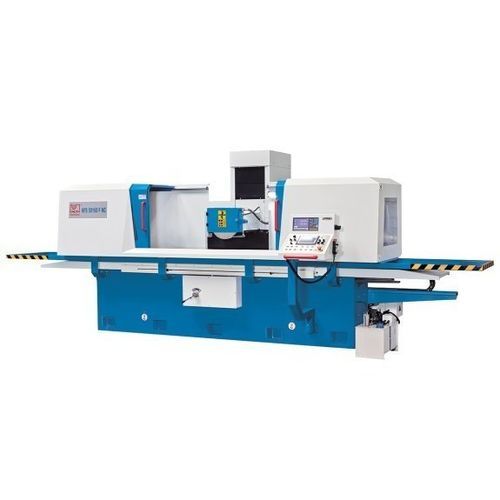

Rectifieuse plane HFS 60200 F NC

pour pièce de grande dimensionà colonne mobileNC

Présentation
Cette gamme de rectifieuses planes conventionnelles est conçue pour usiner des pièces lourdes et de grande taille avec les tolérances requises pour la rectification de précision ou comme étape préparatoire au rodage et au polissage. La machine présente un bâti en banc croisé avec colonne mobile pour un guidage long de la table et une répartition optimale des charges. Le fonctionnement peut être automatique ou manuel pour la production d'échantillons, la réparation et la formation.

Points forts

• Conception à colonne mobile pour une stabilité maximale
• Plaque de bridage magnétique de grande surface avec démagnétisation intégrée
• Commande Siemens Smart Line PLC avec cycles de rectification et IHM tactile
• Axes Y/Z à commande NC entraînés par servomoteurs
• Manivelle électronique pour positionnement manuel précis sur Y et Z

Description détaillée
Bâti et conception

• Bâti massif et fortement nervuré en banc croisé avec colonne mobile pour une grande rigidité sous charges élevées
• Grande surface de travail pour pièces uniques de grande dimension ou plusieurs pièces en un seul serrage
• Système de refroidissement performant fourni de série

Commande

• API Siemens Smart Line avec IHM tactile ; cycles de rectification pour faces et rainures accessibles et modifiables via l'écran
• Vis à billes préchargées et servomoteurs sur axes X et Y pour précision et répétabilité
• Manivelle électronique pour faciliter la mise en place et le positionnement manuel sur Y et Z
• Mode automatique exécutant paramètres d'ébauche/finition, nombre de courses d'étincelage et retour au zéro

Broche de rectification

• Broche surdimensionnée, équilibrée dynamiquement, complètement étanche avec lubrification permanente
• Roulements de précision précontraints pour performance et longévité

Hydraulique

• Fonctionnement silencieux et faible élévation de température pour une stabilité en production continue
• Avance longitudinale hydraulique de la table réglable en continu, vitesse constante et inversion douce
• Groupe hydraulique externe avec refroidisseur d'huile pour stabilité thermique

Table magnétique

• Grandes plaques magnétiques fournies en série pour un bridage sans déformation sur toute la surface
• Unité de commande garantissant forces de maintien constantes et démagnétisation de qualité

Équipement standard (sélection)

• Indicateur de position 2 axes X.Pos 3.2
• Manivelle électronique pour axes Y/Z
• Flasque de meule et meule de rectification
• Enceinte de poste de travail et lampe LED
• Système de refroidissement
• Support pour dresser diamant (sans diamant)
• Station et axe d'équilibrage
• Plaque magnétique, vis de réglage et outils
• Manuel opérateur
• Graissage central automatique

Caractéristiques / spécifications techniques (récapitulatif)
Zone de travail :
Dimensions table : 600 mm x 2.200 mm
Distance centre broche - table : 600 mm
Charge table (max.) : 1.690 kg
Hauteur plaque magnétique : 110 mm
Dimensions plaque magnétique : 600 mm x 1.000 mm (2 positions)

Courses :
Course X : 2.200 mm
Course Y : 630 mm

Avances :
Avance hydraulique X : 5 m/min - 25 m/min
Avance Y : 50 mm/min - 500 mm/min
Profondeur par passe Y : 0,005 mm - 0,05 mm
Avance Z : 50 mm/min - 1.500 mm/min
Avance automatique Z : 0 mm/min - 30 mm/min

Meule :
Dimensions meule : 350 mm x 40 mm x 127 mm
Vitesse : 1.450 tr/min

Puissances :
Moteur principal : 7,5 kW
Moteur hydraulique : 5,5 kW
Servomoteur Y : 2 kW ; Servomoteur Z : 0,5 kW

Dimensions et poids :
Dimensions (L x l x H) : 6,5 m x 2,75 m x 2,7 m
Poids : 8.000 kg
