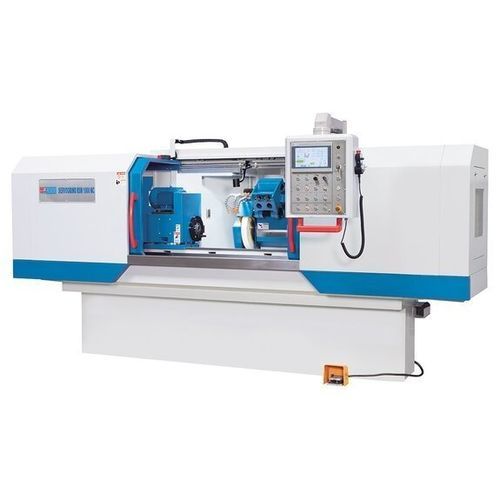

Rectifieuse cylindrique Servogrind® RSM 1500 NC

cylindrique extérieurecylindrique intérieurepour pièces à usiner

Présentation
La Servogrind® RSM 1500 NC est une rectifieuse cylindrique conventionnelle à commande NC, conçue pour les pièces longues et lourdes. Elle remplace les alimentations hydrauliques par des servomoteurs sur les axes afin d'améliorer la dynamique, la répétabilité et la maintenance. Dispositif de rectification intérieure disponible en option et commande NC tactile intuitive.

Points forts

• Commande NC tactile avec cycles prédéfinis
• Cycles de rectification intérieure et extérieure
• Servomoteurs sur les deux axes (avance sans hydraulique)
• Table pivotante et broche de travail pivotante
• Accessoires standards complets (lunette, mandrin 3 mors Ø200 mm, dresseur, équilibrage de meule)

Banc machine

• Banc massif et rigide conçu pour l'usinage de pièces longues et lourdes
• Table de travail pivotante sur guidages prismatiques rectifiés pour un excellent amortissement
• Répartition large des charges pour minimiser le couple de basculement
• Contre-poupée robuste pour serrage fiable en entre-pointes

Avances et entraînements

• Technologie d'avance servo-conventionnelle pour des avances régulières et sans vibration
• Servomoteurs performants offrant une précision de positionnement proche du CNC
• Butées électroniques et réglages haute répétabilité pour des limites de course précises
• Vis à billes précontraintes sur tous les axes pour réduire frottement et couple d'escalade
• Réduction de la production de chaleur pour des conditions thermiques stables et faible usure
• Entraînements, broches et systèmes de mesure encapsulés pour un entretien réduit

Poupée porte-meule

• Poupée porte-meule sur guidages linéaires de qualité pour une grande précision de positionnement
• Broche de rectification largement soutenue pour précision en ébauche et finition
• Dispositif de rectification intérieure pivotant entraîné par moteur séparé

Poupée de travail

• Poupée de travail pivotante avec vitesse de broche continue et variée
• Mandrin 3 mors Ø 200 mm inclus en standard avec bonne concentricité

Équipement

• Espace de travail entièrement caréné avec grandes portes pour accès sécurisé et manutention facile
• Pupitre centralisé et IHM tactile affichant les paramètres d'usinage
• Éclairage LED et lubrification centrale automatique
• Manivelle électronique mobile pour une mise au point rapide
• Lunette standard pour pièces longues ; système de refroidissement performant et outils de dressage/équilibrage fournis

Commande CN

• Commande de positionnement CN permettant de combiner ébauche, finition et dégrossissage en un seul cycle
• Cycles programmables via écran tactile sans connaissances en programmation
• IHM avec menus simples pour la rectification cylindrique longitudinale et transversale et aides graphiques à la saisie

Tableaux techniques
Zone de travail
Hauteur de pointe : 180 mm
Diamètre de rectification : 8 mm - 320 mm
Avec lunette : 15 mm - 150 mm
Longueur de rectification : 1.500 mm
Diamètre rectif. int. avec lunette : 35 mm - 100 mm
Diamètre rectif. int. sans lunette : 30 mm - 100 mm
Profondeur rectif. int. : 125 mm
Poids pièce entre pointes (max.) : 150 kg
Plage de pivotement table (max.) : -2° / +9°
Vitesses périphériques : 45 m/s

Courses
Course tête de rectif. : 250 mm

Poupée de travail
Plage de pivotement : 90°
Cône broche : 4 MT
Diamètre mandrin : 200 mm
Vitesses broche : 25 1/min - 500 1/min

Poupée porte-meule
Vitesse broche meule : 2.140 1/min
Pivotement porte-meule (d+g) : 10°
Vitesse broche rectif. int. : 10.000 1/min

Contre-poupée
Cône contre-poupée : 4 MT
Course fourreau : 30 mm

Puissances
Puissance broche de rectif. : 4 kW
Puissance rectif. interne : 1,1 kW
Puissance broche / pompe : 1,5 / 0,13 kW

Dimensions et poids
Diamètres meule : 400 mm x 50 mm x 203 mm
Meule interne max. : 50 mm x 40 mm x 16 mm
Dimensions (L x l x H) : 5,1 m x 2,2 m x 1,8 m
Poids : 3.700 kg

Caractéristiques techniques

• Hauteur de pointe : 180 mm
• Diamètre de rectification : 8 - 320 mm
• Longueur de rectification : 1.500 mm
• Diamètre intérieur (avec/sans lunette) : 35 - 100 mm / 30 - 100 mm
• Profondeur intérieure : 125 mm
• Poids max. entre pointes : 150 kg
• Pivot table : -2° / +9°
• Vitesse meule : 45 m/s
• Course tête : 250 mm
• Broche travail : cône 4 MT; mandrin Ø200 mm; 25 - 500 1/min
• Broche meule : 2.140 1/min; broche int. : 10.000 1/min
• Puissances : 4 kW / 1,1 kW / 1,5 kW / 0,13 kW
• Dimensions : 5,1 m x 2,2 m x 1,8 m; Poids : 3.700 kg
