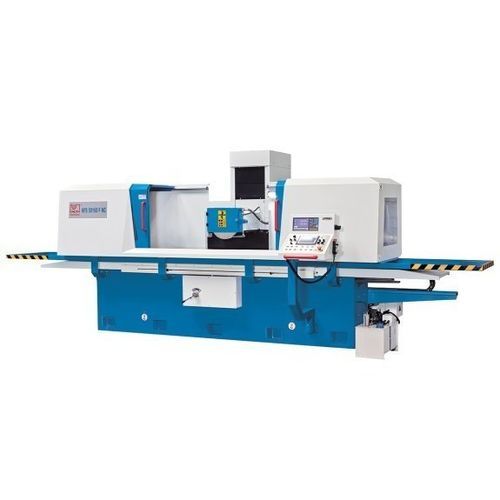

Rectifieuse plane HFS 60160 F NC

pour pièce de grande dimensionavec bridage magnétiqueNC

Présentation
Cette gamme de rectifieuses planes usinent des pièces lourdes et de grande taille avec les tolérances requises pour la rectification de précision ou pour des étapes préparatoires comme le rodage ou le polissage. Le bâti en construction banc croisé avec colonne mobile offre un guidage long de la table et une répartition optimale des efforts. La machine peut fonctionner en mode automatique ou manuel, ce qui la rend adaptée à la production d’échantillons, à la réparation et à la formation.

Points forts

• Conception à colonne mobile (banc croisé) pour une stabilité maximale
• Plaque de serrage magnétique avec fonction de démagnétisation intégrée
• Commande PLC Siemens Smart Line avec cycles de rectification éditables
• Axes Y/Z NC-commandés entraînés par servomoteurs
• IHM conviviale avec écran tactile
• Manivelle électronique pour axes Y/Z

Zone de travail
Dimensions table : 600 mm x 1600 mm
Distance centre broche - table : 600 mm
Charge table (max.) : 1300 kg
Hauteur de la plaque magnétique : 110 mm
Dimensions plaque de serrage magnétique : 600 mm x 800 mm (2 positions)

Courses
Course axe X : 1600 mm
Course axe Y : 630 mm

Avances
Avance hydrauliq. axe X : 5 m/min - 25 m/min
Avance axe Y : 50 mm/min - 500 mm/min
Profondeur d'avance axe Y : 0,005 mm - 0,05 mm
Avance axe Z : 50 mm/min - 1500 mm/min
Avance automatique axe Z : 0 mm/min - 30 mm/min

Meule
Dimensions meule : 350 mm x 40 mm x 127 mm
Vitesse : 1450 1/min

Puissance d'entraînement
Moteur principal : 7,5 kW
Moteur hydraulique : 5,5 kW
Servomoteur axe Y : 2 kW
Servomoteur axe Z : 0,5 kW

Dimensions et poids
Dimensions totales (L x l x H) : 5,5 m x 2,75 m x 2,7 m
Poids : 7000 kg

Détails du produit
Bâti et conception générale

• Bâti massif, fortement nervuré, en banc croisé avec colonne mobile et broche horizontale pour une grande rigidité sous charges importantes
• Grande surface de travail permettant d’usiner des pièces de grande surface ou plusieurs pièces en un seul serrage
• Système de refroidissement performant fourni de série

Commande

• Cycles de rectification pour surfaces et rainures accessibles et éditables via l’écran tactile
• Vis à billes précontraintes et servomoteurs puissants sur les axes Y et X assurant précision et répétabilité
• Manivelle électronique pour les axes Y et Z facilitant les réglages et le positionnement manuel
• En mode Auto, les paramètres opérateur d’ébauche/finition, le nombre de passages d’étincelage et le retour à zéro sont traités automatiquement

Broche

• Broche largement dimensionnée, équilibrée dynamiquement, entièrement étanche et lubrifiée à vie
• Roulements de précision précontraints garantissant performance et fiabilité en production

Hydraulique

• Fonctionnement silencieux et faible échauffement pour des conditions d’utilisation continues
• Avance longitudinale hydraulique de la table à variation continue, maintien de la vitesse et changements de sens en douceur
• Groupe hydraulique externe avec refroidisseur d’huile pour stabilité thermique

Table magnétique

• Grandes plaques magnétiques de série pour un bridage sans torsion sur toute la surface
• Unité de commande moderne assurant forces de maintien stables et bonne démagnétisation

Caractéristiques techniques

• Modèle : HFS 60160 F NC
• Marque : KNUTH
• Dimensions table : 600 mm x 1600 mm
• Distance centre broche - table : 600 mm
• Charge table (max.) : 1300 kg
• Hauteur plaque magnétique : 110 mm
• Plaque magnétique : 600 mm x 800 mm (2 positions)
• Course X : 1600 mm
• Course Y : 630 mm
• Avance X hydraulique : 5 - 25 m/min
• Avance Y : 50 - 500 mm/min
• Profondeur d'avance Y : 0,005 - 0,05 mm
• Avance Z : 50 - 1500 mm/min
• Avance automatique Z : 0 - 30 mm/min
• Meule : 350 x 40 x 127 mm, 1450 1/min
• Moteur principal : 7,5 kW ; hydraulique : 5,5 kW
• Servomoteurs : Y = 2 kW ; Z = 0,5 kW
• Dimensions machine (L x l x H) : 5,5 m x 2,75 m x 2,7 m
• Poids : 7000 kg
• Commande : PLC Siemens Smart Line avec IHM tactile ; cycles de rectification éditables ; axes Y/Z NC
